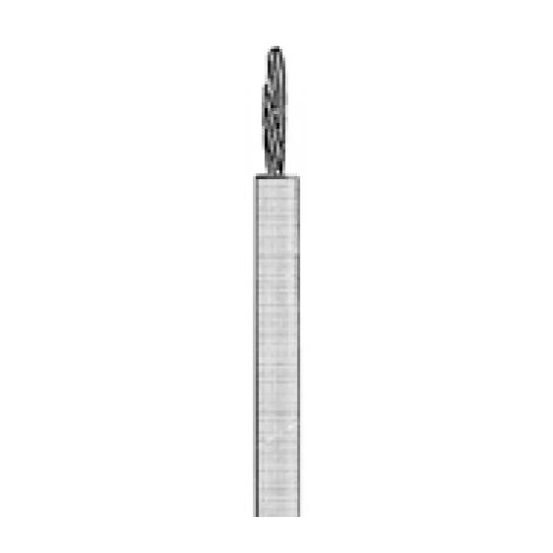

De Donne VD Eca - Montagedraad D08616 is een blauwe VD Eca montagedraad met een doorsnede van 6 mm² en een klasse 2 geleider. Dit product is geschikt voor buissystemen en schakelkasten met een maximale geleidertemperatuur van 70 °C.
Belangrijkste kenmerken
Deze samengeslagen montagedraad van het merk DONNE is geleverd op een rol van 100 meter en is voorzien van 1 ader met een nominale geleiderdoorsnede van 6 mm². De koperen kabel heeft een nominale spanning van 450/750 V en is uitgerust met een polyvinylchloride isolatie. De geleideropbouw volgt klasse 2 als samengeslagen en heeft een ronde vorm met een blanke oppervlakte. De nominale geleiderdiameter is 3,1 mm en de kabel heeft een ronde vorm met een buitendiameter van circa 4,7 mm.
De adercodering verloopt via kleur met een blauwe aderking. Het product valt onder CPR Euroklasse Eca volgens EN 13501-6 en heeft brandvertraging die voldoet aan IEC 60332-1-2. De kabeltemperatuur tijdens montage ligt tussen 5 en 50 °C, terwijl de temperatuur na montage varieert van -40 tot 50 °C. Het gewicht van de montagedraad is 63 kg/km en de kabelaanduiding volgt NEN VD 450/750.
Kenmerken op een rij
Blauwe ader met een nominale geleiderdoorsnede van 6 mm²
Geleverd op een rol van 100 meter
Koperen geleider met klasse 2 samengeslagen opbouw
Nominale spanning van 450/750 V
CPR Euroklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Blauw
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
4.7 mm
Buitendiameter
4.7 mm
CLC
H07V-R
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
6 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.08 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
63 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
3.1 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Nominale geleiderdiameter
3.1 mm
Nominale geleiderdoorsnede
6 mm²
Nominale spanning U
750 V
Nominale spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
