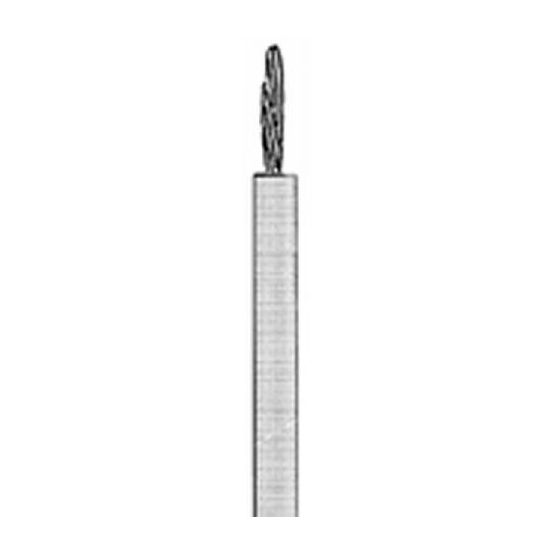

De Draka VD Eca - Montagedraad 802903F3 is een rode montagedraad met een geleiderdoorsnede van 6 mm² en klasse 2 geleider, voorzien van PVC-isolatie en brandklasse Eca.
Belangrijkste kenmerken
Deze ronde montagedraad van het merk Draka is geleverd op een rol van 100 meter en beschikt over één koperen ader met een nominale spanning van 450/750 V. De adercodering gebeurt door middel van kleur, waarbij de ader is uitgevoerd in het rood. De kabel is voorzien van polyvinylchloride (PVC) aderisolatie en voldoet aan CPR Euroklasse Eca volgens EN 13501-6.
Kenmerken op een rij
Rode montagedraad met een nominale geleiderdoorsnede van 6 mm²
Geleverd op een rol van 100 meter
Voorzien van polyvinylchloride (PVC) aderisolatie
Brandklasse Eca volgens EN 13501-6
Nominale spanning van 450/750 V
Specificaties
Meer informatie
Aantal aders
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Rood
Aders getwist
NO
AWG-maat
10
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
4.7 mm
Buitendiameter
4.67 mm
CLC
H07V-R
CPR Eurobrandklasse volgens EN 13501-6: klasse
Eca
Functiebehoud volgens IEC 60331-1
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
6 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.08 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
67 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
3.1 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Nominale geleiderdiameter
3.1 mm
Nominale geleiderdoorsnede
6 mm²
Nominale spanning U
750 V
Nominale spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
