Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

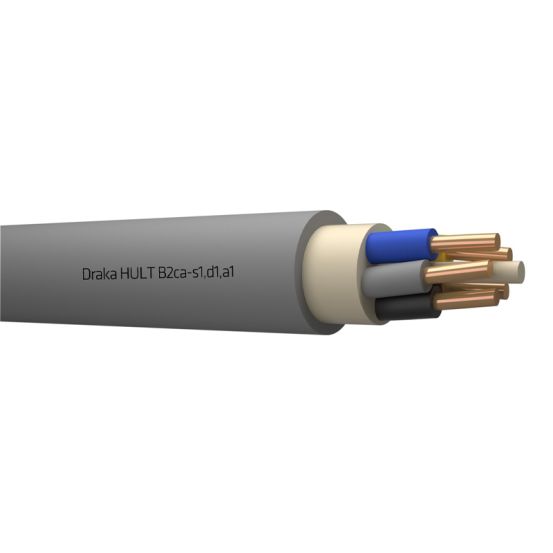

De DRAKA Ymvk installatiekabel is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 5 aders en een nominale geleiderdoorsnede van 16 mm².
Belangrijkste kenmerken
Deze halogeenvrije YMvK-installatiekabel heeft een koperen geleider en een nominale spanning van 0,6/1 kV. De kabel is voorzien van een geel/groene aardgeleider en een grijze buitenmantel. Dankzij de brandveilige eigenschappen valt de kabel onder Euroklasse B2ca-s1,d1,a1 volgens EN 13501-6, en is deze geschikt voor toepassing in vochtige ruimten.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 16 mm²
Geleidermateriaal van koper
Nominale spanning van 0,6/1 kV
Brandklasse B2ca-s1,d1,a1 volgens EN 13501-6
Met aardgeleider
UV-bestendig
Specificaties
Meer informatie
Aantal aders
5
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
AWG-maat
6
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
B2ca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
21.3 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
1.15 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Copolymeer thermoplastisch
Materiaal aderisolatie
Polyethyleen (PE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
YMz1Kmbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
16 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Specificatie aderisolatie
Polyethyleen (PE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
