4-aderige installatiekabel van 1,5 mm² op gewenste lengte te knippen met een spanning van 0,6/1 kV. Deze halogeenvrije, rookarme kabel is oliebestendig en biedt functiebehoud E60.
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De Draka YMVK installatiekabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en beschikt over 4 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken

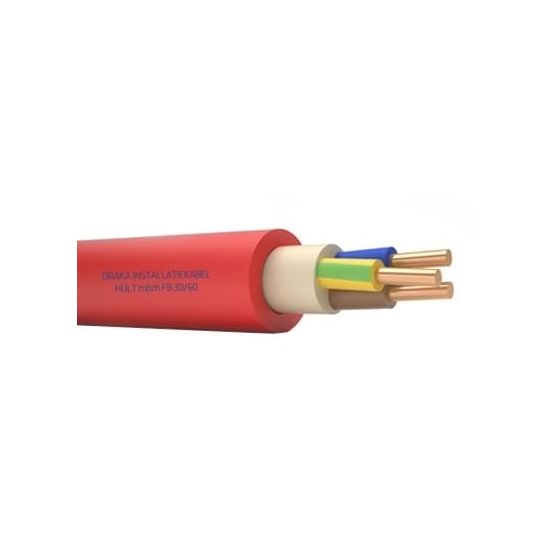

Deze halogeenvrije installatiekabel van DRAKA is voorzien van vier massieve koperen aders, inclusief een geel/groene aardgeleider. De kabel heeft een nominale spanning van 0,6/1 kV en is geschikt als installatiekabel voor vaste aanleg. De rode mantel is gemaakt van polyolefine en de aderisolatie bestaat uit rubber/siliconenrubber (SIR).
Daarnaast is de kabel rookarm, UV-bestendig en oliebestendig. Ook beschikt het model over functiebehoud E60 en isolatiebehoud PH 60.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 1,5 mm² en koperen geleidermateriaal
Nominale spanning van 0,6/1 kV
Inclusief aardgeleider
Geschikt als installatiekabel voor vaste aanleg
Functiebehoud E60
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
16
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
11.9 mm
Buitendiameter
11.9 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud
E60
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Ja
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
18100 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
YES
Isolatiebehoud
PH 60
Kabel dwarswaterdicht
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kleur mantel
Rood
Litze
NO
Loodmantel
NO
Mantelkleur
Rood
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
SMz1Kmbfbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Rubber - siliconenrubber (SIR)
Specificatie mantelmateriaal
Rubber - siliconenrubber (SIR)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
