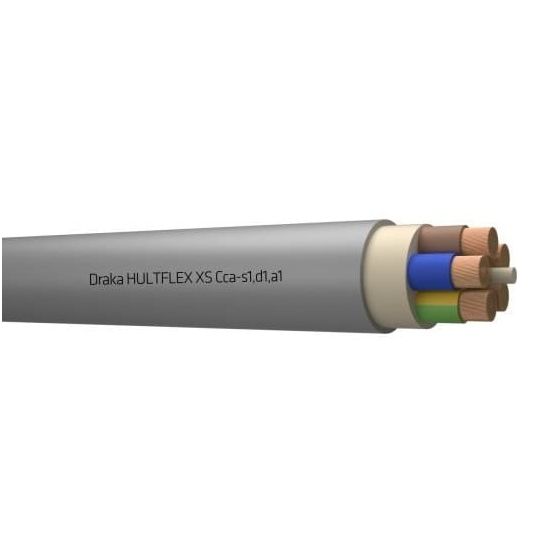

De DRAKA installatiekabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en beschikt over 5 aders met een nominale geleiderdoorsnede van 95 mm².
Belangrijkste kenmerken
Deze halogeenvrije installatiekabel van DRAKA is voorzien van een soepele koperen geleider en een grijze, moeilijk brandbare buitenmantel. De aders zijn uitgerust met polyolefine isolatie en een kleuraanduiding volgens HD 308 S2, inclusief een geel/groene aardgeleider. De kabel heeft een nominale spanning van 0,6/1 kV en voldoet aan brandklasse Cca-s1,d1,a1 volgens EN 13501-6.
Het installatiemateriaal is UV-bestendig en ontworpen voor laagspanningsinstallaties. De ronde kabel heeft een buitendiameter van circa 47,4 mm en is geschikt voor vaste montage met een minimale buigradius van 190 mm.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 95 mm² van koper
Nominale spanning van 0,6/1 kV
Brandklasse Cca-s1,d1,a1 volgens EN 13501-6
Inclusief geel/groene aardgeleider
Grijze, UV-bestendige polyolefine buitenmantel
Specificaties
Meer informatie
Aantal aders
5
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
AWG-maat
000
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
46.4 mm
Buitendiameter
47.4 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
0.193 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kleur mantel
Grijs
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
190 mm
Model
Installatiekabel
NEN
YMz1Kmbzh ss 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
95 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
