Draka M-Flex YCY 300/500 V - Stuurstroomkabel YCY10G0.75

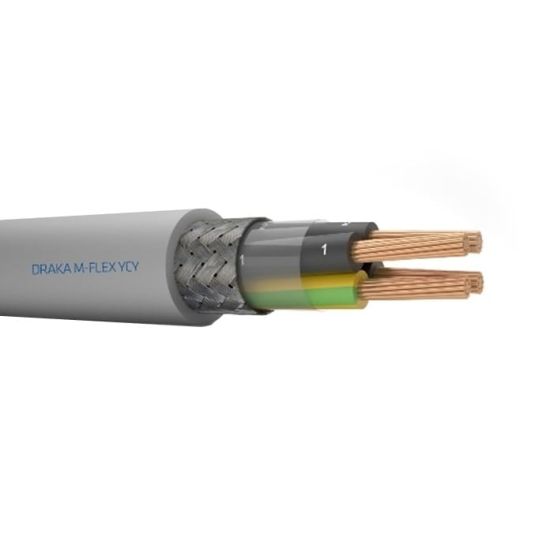

Draka M-Flex YCY 300/500 V - Stuurstroomkabel YCY10G0.75

Fabrikantnr:

131890NN | 8711401113269

10-aderige YCY stuurstroomkabel van 0,75 mm² op gewenste lengte te knippen met een spanning van 300/500 V.

Verpakt per 1 meter

6,45 5,33

Meer dan 3 weken levertijd.

Belangrijke Tip

Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar. Bekijk alle informatie

Per Meter

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Draka stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte. Dit type beschikt over 10 aders en een nominale geleiderdoorsnede van 0,75 mm².

Belangrijkste kenmerken

Deze soepele stuurstroomkabel is voorzien van een koperen geleidermateriaal met klasse 5 en een nominale spanning van 300/500 V. De kabel beschikt over een geel/groene aardgeleider en een adercodering in cijfers. Voor de afscherming is gebruikgemaakt van een collectief vlechtwerk, en zowel de mantel als de isolatie zijn vervaardigd uit polyvinylchloride in de kleur grijs. De buitendiameter bedraagt 10,7 mm.

Kenmerken op een rij

10 aders met een nominale geleiderdoorsnede van 0,75 mm²
Nominale spanning van 300/500 V
Koperen geleider met klasse 5 = soepel
Voorzien van een geel/groene aardgeleider
Collectief vlechtwerk als afscherming
Polyvinylchloride mantel en isolatie in de kleur grijs

Specificaties

Meer informatie
Aantal aders	10
Aantal hulpaders	0
Adercodering volgens HD 308 S2	NO
Adercodering	Cijfers
Aderisolatie	Polyvinylchloride (PVC)
Afscherming collectief	Vlechtwerk
Afscherming groepen	Geen
AWG-maat	18
Beschermd tegen torderen	NO
Bewapening/armering	Geen
Brandvertraging volgens IEC 60332-1-2	YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)	NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)	NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)	NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)	NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)	NO
Brandvertraging	Volgens IEC/EN 60332-1-2
Buitendiameter circa	mm
Buitendiameter	10.7 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse	Geen
Draagorgaan	Geen
EMC-uitvoering	Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling	Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6	Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6	Geen
Geel/Groene ader	Ja
Geleidermateriaal	Koper
Geleidervorm	Rond
Geleiderweerstand bij 20°C	Ohm/km
Getwist	Nee
Gewicht	kg/km
Halogeenvrij volgens EN 60754-1/2	Nee
Halogeenvrij volgens IEC 60754-1	NO
Halogeenvrij volgens IEC 60754-2	NO
Halogeenvrij volgens IEC 60754-3	NO
Kabelbreedte circa	mm
Kabelgeometrie	Rond
Kabelhoogte circa	mm
Kabelvorm	Rond
Koudebestendig vlgs. EN 60811-504+505+506	Nee
Koudebestendig volgens EN 60811-504+505+506	NO
Litze	NO
Mantelkleur	Grijs
Mantelmateriaal	Polyvinylchloride (PVC)
Materiaal aderisolatie	Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur	°C
Max. treksterkte tijdens aanleggen	0.11 kN
Max. treksterkte tijdens installatie	kN
Met aardgeleider	YES
Min. toegestane buigrad stationaire toepass/vast verlegd	33 mm
Min. toegestane buigrad. flex toepassing/vrije beweging	54 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding	mm
Min. toegestane buigradius flexibele toepassing/vrije beweging	mm
Min. toegestane buigradius stationaire toepassing/vast verlegd	mm
Model	Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)	kcmil
Nom. geleiderdoorsnede hulpaders	mm²
Nom. geleiderdoorsnede	0.75 mm²
Nom. spanning U	500 V
Nom. spanning U0	300 V
Nominale geleiderdoorsnede	0.75 mm²
Nominale spanning U	500 V
Nominale spanning U0	300 V
Oliebestendig volgens IEC 60811-404	NO
Oppervlakte geleider	Blank
Rookarm volgens IEC 61034-2	NO
Samenstelling geleider	Klasse 5 = soepel
Scherm	NO
Streng diameter	mm
Stuurstroomleiding	Ja
Toegestane kabelbuitentemperatuur na montage zonder vibratie	-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage	-5-60 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling	-5 - 60 °C
Toegestane kabelbuitentemperatuur, vast gemonteerd	-5-60 °C
Vaak gebruikte artikelnummers	10134836 \| 2700226804 \| 9011232
Vochtbarrière	Geen
