10-aderige stuurstroomkabel van 1,5 mm² op gewenste lengte te knippen met een spanning van 300/500 V. Deze grijze PVC-kabel heeft soepele koperen geleiders en is oliebestendig.
Verpakt per 1 meter
7,195,94
7,195,94
Meer dan 3 weken levertijd.
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

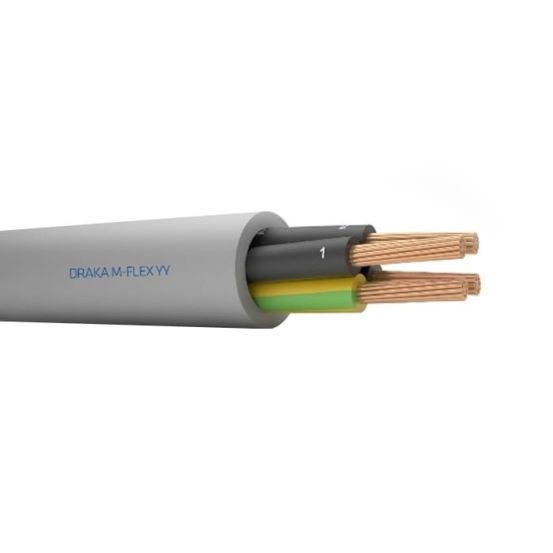

Deze Draka stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte. De kabel beschikt over 10 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
De ronde stuurstroomkabel is voorzien van een soepele koperen geleider van klasse 5 en heeft een nominale spanning van 300/500 V. Zowel de aderisolatie als de buitenmantel zijn gemaakt van polyvinylchloride (PVC). De buitenmantel heeft een grijze kleur en een buitendiameter van circa 12 mm. Voor de identificatie zijn de aders voorzien van een cijfercodering, aangevuld met een geel/groene aardgeleider.
Het model is brandvertragend volgens IEC/EN 60332-1-2 en oliebestendig volgens IEC 60811-404. Tijdens de montage kan de kabel worden verwerkt bij temperaturen van -5 tot 60 °C. Na montage is de kabel bestand tegen temperaturen van -5 tot 80 °C.
Kenmerken op een rij
10 aders met een nominale geleiderdoorsnede van 1,5 mm²
Nominale spanning van 300/500 V
Soepele koperen geleider van klasse 5
Polyvinylchloride (PVC) mantel en aderisolatie in de kleur grijs
Cijfercodering en een geel/groene aardgeleider
Oliebestendig en brandvertragend volgens IEC/EN 60332-1-2
Specificaties
Meer informatie
Aantal aders
10
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
12 mm
Buitendiameter
12 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens aanleggen
0.225 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigrad stationaire toepass/vast verlegd
60 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
72 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdoorsnede
1.5 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Stuurstroomleiding
Ja
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
-5-60 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
