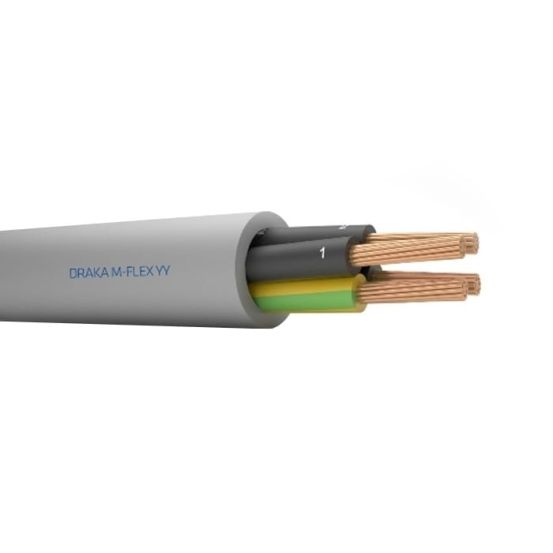

10-aderige stuurstroomkabel van 2,5 mm² op gewenste lengte te knippen met een spanning van 300/500 V. Deze grijze PVC-kabel heeft een soepele koperen geleider en cijfercodering.
Verpakt per 1 meter
11,339,36
11,339,36
Meer dan 3 weken levertijd.
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De Draka stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte, met 10 aders en een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van Draka is voorzien van een soepele koperen geleider van klasse 5 met een blanke, ronde vorm. Zowel de aderisolatie als de buitenmantel zijn vervaardigd uit polyvinylchloride (PVC), waarbij de mantel is uitgevoerd in de kleur grijs. De kabel heeft een ronde geometrie en beschikt over een cijfercodering voor de aders, inclusief een geel/groene aardgeleider.
Het model is brandvertragend conform IEC/EN 60332-1-2 en vertoont oliebestendigheid volgens IEC 60811-404. Tijdens de montage kan de kabel worden verwerkt bij temperaturen van -5 tot 60 °C, en na montage is deze bestand tegen temperaturen van -5 tot 80 °C.
Kenmerken op een rij
10 aders met een nominale geleiderdoorsnede van 2,5 mm²
Nominale spanning van 300/500 V
Soepele koperen geleider
PVC mantel en aderisolatie in een grijze uitvoering
Inclusief geel/groene aardgeleider en cijfercodering
Brandvertragend volgens IEC/EN 60332-1-2
Specificaties
Meer informatie
Aantal aders
10
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
mm
Buitendiameter
14.6 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens aanleggen
0.375 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigrad stationaire toepass/vast verlegd
59 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
88 mm
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Nominale geleiderdoorsnede
2.5 mm²
Nominale spanning U
500 V
Nominale spanning U0
300 V
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Stuurstroomleiding
Ja
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-5 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
-5-60 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
