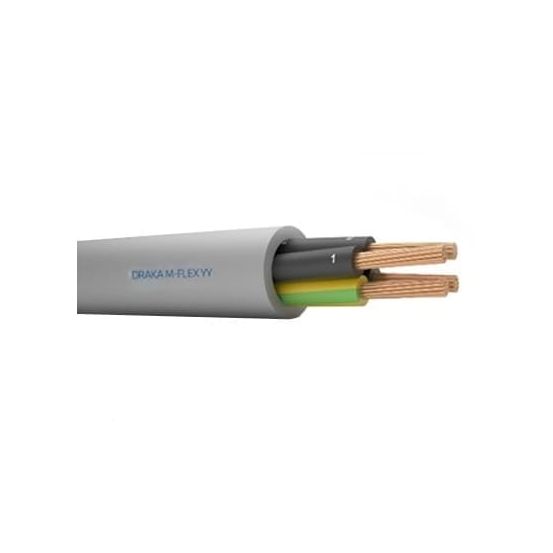

De Draka stuurstroomkabel is geleverd op een rol van 100 meter en is voorzien van 5 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze soepele stuurstroomkabel heeft koperen geleiders en is geschikt voor een nominale spanning van 300/500 V. De aders zijn gecodeerd met cijfers en er is een geel/groene aardgeleider aanwezig. Zowel de aderisolatie als de buitenmantel bestaat uit polyvinylchloride (PVC) in de kleur grijs.
De kabel is oliebestendig volgens IEC 60811-404 en kan worden toegepast bij een kabeltemperatuur van -5-60 °C. De minimale buigradius bij vast verlegd bedraagt 21 mm en de circa buitendiameter is 7 mm.
Kenmerken op een rij
Geleverd op een rol van 100 meter
5 aders met een nominale geleiderdoorsnede van 0,75 mm²
Koperen geleiders en een nominale spanning van 300/500 V
Inclusief geel/groene aardgeleider
Oliebestendig volgens IEC 60811-404
PVC mantel en aderisolatie
Specificaties
Meer informatie
Aantal aders
5
Adercodering volgens HD 308 S2
Nee
Adercodering
Cijfers
Aderisolatie
Polyvinylchloride (PVC)
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
Overig
Beschermd tegen torderen
Nee
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Nee
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
7 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Ja
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
72.224 kg/km
Halogeenvrij volgens EN 60754-1/2
Nee
Halogeenvrij volgens IEC 60754-1
Nee
Halogeenvrij volgens IEC 60754-2
Nee
Halogeenvrij volgens IEC 60754-3
Nee
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Litze
Nee
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. treksterkte tijdens aanleggen
0.056 kN
Met aardgeleider
Ja
Min. toegestane buigrad stationaire toepass/vast verlegd
21 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
