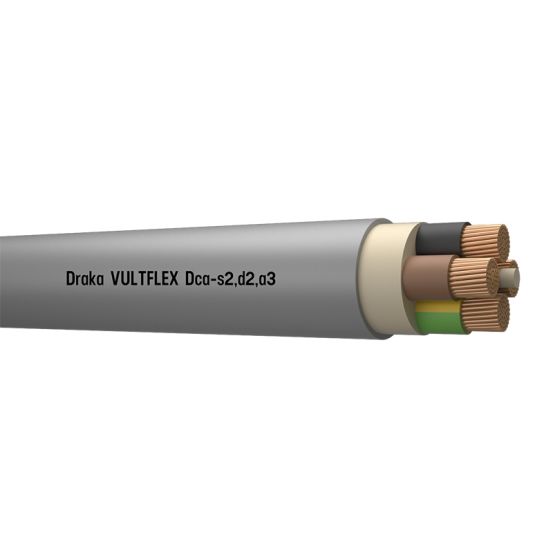

4-aderige YMvK installatiekabel van 50 mm² op gewenste lengte te knippen met brandklasse Dca-s2,d2,a3 en 0,6/1 kV spanning. De kabel heeft een UV- en oliebestendige PVC-mantel.
Verpakt per 1 meter
72,7160,09
72,7160,09
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
19 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De Draka YMVK installatiekabel 4-aderig wordt geleverd vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 4 aders met een nominale geleiderdoorsnede van 50 mm².
Belangrijkste kenmerken
Deze ronde installatiekabel heeft koperen geleiders van klasse 2 met samengeslagen geleiders en beschikt over een aardgeleider. De nominale spanning bedraagt 0,6/1 kV. De aderisolatie is gemaakt van polyolefine en de adercodering volgt HD 308 S2. Het mantelure bestaat uit polyvinylchloride (PVC) in de kleur grijs, en de kabel is UV-bestendig en oliebestendig volgens IEC 60811-404. De buitendiameter is circa 30,1 mm.
De brandvertraging volgt EN 13501-6 met CPR-euroklasse Dca-s2,d2,a3. De maximale toelaatbare geleidertemperatuur is 90 °C. De toegestane kabelbuitentemperatuur tijdens montage ligt tussen 0 en 80 °C en na montage tussen -40 en 80 °C.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 50 mm² en een aardgeleider
Koperen geleiders van klasse 2
Nominale spanning van 0,6/1 kV
UV-bestendige en oliebestendige PVC mantel
Brandvertraging volgens EN 13501-6 met CPR-euroklasse Dca-s2,d2,a3
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
Nee
AWG-maat
1
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
Nee
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
30.1 mm
Buitendiameter
30.1 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Dca
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s2
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d2
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a3
Functiebehoud volgens EN 50200 annex E
Nee
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Ja
Geleidende coating
NO
Geleider langswaterdicht
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
0.387 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabel dwarswaterdicht
Nee
Kabelbreedte circa
mm
Kabelbreedte
31 mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelhoogte
31 mm
Kabelvorm
Rond
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens aanleggen
2.715 kN
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
Nee
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
155 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
YMvKmb rss 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
50 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Nominale doorsnede concentrische geleider
0 mm²
Nominale equivalente koperdoorsnede bewapening
0 mm²
Nominale geleiderdoorsnede
50 mm²
Nominale spanning U
1 kV
Nominale spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 2 = samengeslagen
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage
0-80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
