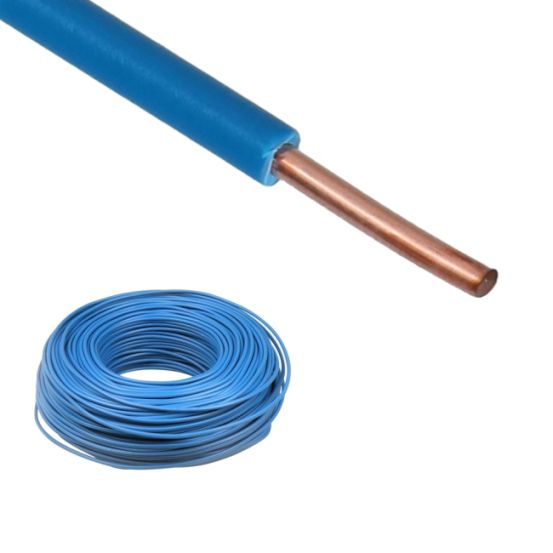

Blauwe H07V-U installatiedraad met een massieve koperen geleider van 2,5 mm² en PVC-isolatie. Deze brandvertragende draad heeft een nominale spanning van 450/750 V en klasse Eca.
Verpakt per 100 meter
44,0036,36
44,0036,36
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
De Dynamic VD Eca - Installatiedraad VDECA2.5BL is een blauwe H07V-U installatiedraad met een massieve koperen geleider van 2,5 mm² en PVC-isolatie. Deze brandvertragende draad heeft een nominale spanning van 450/750 V en klasse Eca.
Belangrijkste kenmerken
Deze installatiedraad van het merk Dynamic is uitgevoerd met één massieve koperen geleider van klasse 1 en een nominale geleiderdoorsnede van 2,5 mm². De buitendiameter van de ronde draad bedraagt circa 3,4 mm. Zowel de aderisolatie als de mantel zijn gemaakt van polyvinylchloride (PVC) en uitgevoerd in de kleur blauw.
De draad is gecodeerd volgens NEN als VD 450/750 en heeft een nominale spanning U0 van 450 V en een nominale spanning U van 750 V. De maximale toelaatbare geleidertemperatuur is 70 °C. Wat betreft brandveiligheid beschikt het product over brandklasse Eca volgens EN 13501-6 en is het brandvertragend volgens IEC 60332-1-2. Het product wordt geleverd op een rol van 100 meter, waarbij geldt dat het op maat geknipt geleverd wordt en niet retourneerbaar is.
Kenmerken op een rij
Massieve koperen geleider met een doorsnede van 2,5 mm²
Blauwe PVC-isolatie en mantel
Nominale spanning van 450/750 V
Brandklasse Eca en brandvertragend volgens IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Aantal strengen per geleider
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Blauw
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
3.4 mm
CLC
H07V-U
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
31 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
3.4 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3.4 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Blauw
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
20.4 mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
1.78 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
