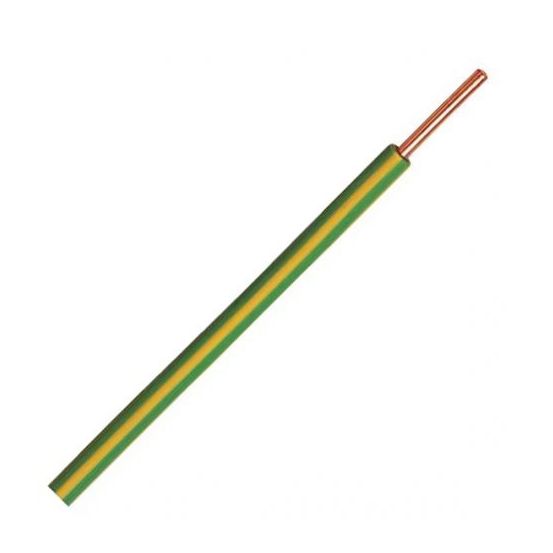

Groen/gele installatiedraad met een massieve koperen kern van 2,5 mm² en PVC-isolatie. Deze draad is geschikt voor 450/750V, heeft brandklasse Eca en een buitendiameter van 3,3 mm.
De Donne VD Eca - Installatiedraad VD 2,5 GL/GR is een installatiedraad met een massieve geleider van 2,5 mm² en een groen/gele kleur.
Belangrijkste kenmerken
Dit installatiedraad van het merk Donne is voorzien van 1 ader met een nominale geleiderdoorsnede van 2,5 mm² en een massieve klasse 1 opbouw van koper. De draad heeft een nominale spanning van 450/750 V en een buitendiameter van circa 3,3 mm. De aderisolatie bestaat uit polyvinylchloride (PVC).
De draad beschikt over brandklasse Eca volgens EN 13501-6 en is brandvertragend volgens IEC 60332-1-2. De maximale toelaatbare geleidertemperatuur bedraagt 70 °C.
Kenmerken op een rij
Nominale geleiderdoorsnede van 2,5 mm²
Groen/gele kleur en voorzien van aardgeleider
Geleidermateriaal van koper met massieve klasse 1 opbouw
Nominale spanning van 450/750 V
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
3.3 mm
CLC
H07V-U
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
2.5 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kleur
Groen/Geel
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.7 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Soort
Draad
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
