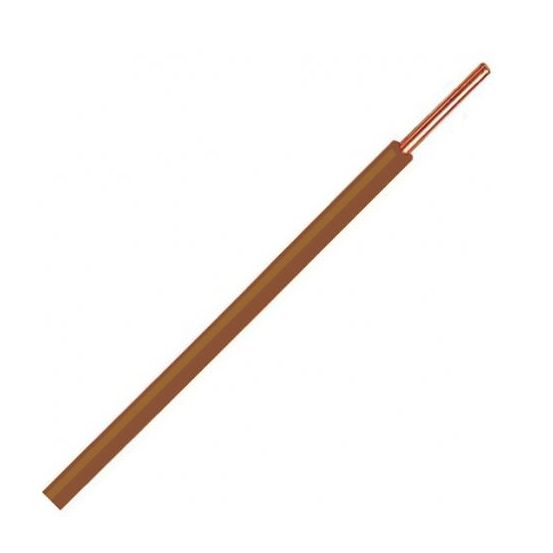

Bruine installatiedraad met een massieve koperen geleider van 2,5 mm² en 450/750 V spanning. De draad heeft PVC-isolatie, voldoet aan brandklasse Eca en is tot 70 °C belastbaar.
De Donne VD Eca - Installatiedraad VD 2,5 BR is een bruine installatiedraad van het merk DONNE.
Belangrijkste kenmerken
Deze installatiedraad is voorzien van 1 massieve, ronde koperen geleider met een nominale geleiderdoorsnede van 2,5 mm² en een nominale geleiderdiameter van 1,7 mm. De aderisolatie is gemaakt van polyvinylchloride (PVC) en de ronde kabel heeft een buitendiameter van circa 3,3 mm. De nominale spanning bedraagt 450/750 V.
Het brandgedrag voldoet aan CPR Euroklasse Eca en de draad is brandvertragend volgens IEC 60332-1-2. De maximale toelaatbare geleidertemperatuur is 70 °C.
Kenmerken op een rij
Bruine installatiedraad met een nominale geleiderdoorsnede van 2,5 mm²
Massieve koperen geleider van klasse 1
Nominale spanning van 450/750 V
Brandklasse Eca volgens EN 13501-6
Maximale geleidertemperatuur van 70 °C
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Bruin
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
3.3 mm
CLC
H07V-U
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider Ø (mm²)
2.5 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kleur
Bruin
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
VD 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.7 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
