Eaton Dumeco - Lastscheider 6096807

Fabrikantnr:

6096807 | 8711426642201

Beschikbaar in 26 varianten:

4-polige lastscheider voor verdelerinbouw met 125A nominale stroom, 30kW vermogen bij 400V en 690V bedrijfsspanning. Deze zwarte hoofdschakelaar heeft IP20 frontbescherming.
118,26 97,74
4-polige lastscheider voor inbouw met 125 A en 690 V.
138,38 114,36
4-polige lastscheider voor verdelerinbouw met 125A nominale stroom en 30kW vermogen bij 400V.
122,65 101,36
4-polige lastscheider voor 63 A en 690 V AC, inzetbaar als hoofd- of werkschakelaar. Het inbouwapparaat is geschikt voor bodem- of verdelerinbouw en heeft een IP20-bescherming.
72,44 59,87
4-polige lastscheider voor 160 A en 690 V, inzetbaar als hoofd- of werkschakelaar.
146,08 120,73
4-polige lastscheider voor verdelerinbouw en bodemmontage met 40 A en 690 V. Geschikt als hoofd- en werkschakelaar met schroefaansluiting en IP20-frontbescherming.
60,37 49,89
4-polige lastscheider voor verdelerinbouw en bodemmontage met 40A stroom, 690V spanning en 22kW vermogen. Voorzien van zwarte draaigreep, schroefaansluiting en IP20 frontzijde.
64,40 53,22
Lastscheider in behuizing met drie polen, 400 A nominale stroom en 690 V bedrijfsspanning. Deze noodstopinrichting heeft 180 kW schakelvermogen en is geschikt voor bodemmontage.
333,27 275,43
Vierpolige lastscheider voor vaste inbouw als hoofd- en werkschakelaar met 160 A continustroom, 690 V spanning en 75 kW vermogen.
174,56 144,26
4-polige lastscheider in kunststof behuizing met noodstopfunctie en lange draaigreep. Geschikt voor bodemmontage en verdelerinbouw met 250A stroomsterkte en 690V bedrijfsspanning.
250,51 207,03
3-polige lastscheider in grijze kunststof behuizing met 630A nominale stroom en 375kW vermogen bij 400V. Geschikt voor bodemmontage, 690V bedrijfsspanning en IP20 frontzijde.
534,48 441,72
3-polige lastscheider in grijze kunststof behuizing met 160 A stroom en 690 V spanning. Geschikt als hoofd-, werk- en noodschakelaar voor bodem- of verdelerinbouw met IP20.
158,65 131,12
4-polige lastscheider in kunststof behuizing voor bodemmontage, geschikt als noodstopinrichting met 250A continustroom en 140kW vermogen bij 400V. Voorzien van IP20 frontzijde.
203,30 168,02
4-polige lastscheider voor verdelerinbouw en bodemmontage met 40A continustroom, 22kW vermogen en 690V bedrijfsspanning. Voorzien van zwarte draaigreep en IP20-front.
63,37 52,37
4-polige lastscheider in behuizing met 630A nominale stroom en 375kW vermogen bij 400V. Geschikt voor 690V, voorzien van schroefaansluiting, IP20 frontbescherming en bodemmontage.
606,58 501,31
4-polige lastscheider in grijze kunststof behuizing met noodstopfunctie, 250A nominale stroom en 140kW schakelvermogen bij 400V. Geschikt voor bodemmontage met IP20-front.
210,76 174,18
3-polige lastscheider met 125A stroom en 690V bedrijfsspanning, inzetbaar als hoofd- en werkschakelaar. Voorzien van zwarte draaigreep, schroefaansluiting en IP20 frontbescherming.
122,28 101,06
4-polige lastscheider voor verdelerinbouw met 63 A continustroom, 690 V bedrijfsspanning en 30 kW vermogen. Voorzien van schroefaansluiting, IP20-bescherming en zwarte draaigreep.
76,48 63,21
4-polige lastscheider in behuizing als noodstopinrichting met 160A stroom en 90kW vermogen bij 400V. Geschikt voor bodemmontage met schroefaansluiting en IP20 front.
186,73 154,32
4-polige lastscheider in grijze kunststof behuizing voor bodemmontage, uitgevoerd als noodstopinrichting met 400A continustroom en 180kW vermogen bij 400V. Geschikt tot 690V, IP20.
388,91 321,41
4-polige lastscheider in kunststof behuizing voor 1000A en 690V, geschikt als hoofd- en werkschakelaar of noodstop. Voorzien van schroefaansluiting, IP20 front en bodemmontage.
1.038,99 858,67
4-polige inbouw lastscheider voor verdelerinbouw met 125 A en 690 V AC. Deze hoofdschakelaar heeft schroefaansluitingen, een IP20 front en afmetingen van 132x108x152 mm.
114,22 94,40
4-polige lastscheider in kunststof behuizing met 160A nominale stroom en 90kW vermogen bij 400V. Geschikt als hoofd- en werkschakelaar met een maximale bedrijfsspanning van 690V.
167,86 138,73
4-polige lastscheider voor verdelerinbouw met 63 A nominale stroom en 690 V bedrijfsspanning. Geschikt als hoofd- en werkschakelaar met schroefaansluiting en IP20 frontbescherming.
86,54 71,52
4-polige lastscheider in behuizing met 400A stroom en 690V bedrijfsspanning.
463,89 383,38
3-polige lastscheider in grijze kunststof behuizing met 250A nominale stroom en 140kW vermogen bij 400V. Geschikt voor bodemmontage met schroefaansluiting en IP20 frontbescherming.
199,56 164,93

Vierpolige lastscheider voor vaste inbouw als hoofd- en werkschakelaar met 160 A continustroom, 690 V spanning en 75 kW vermogen.

Verpakt per 1 stuk

Meer informatie

174,56 144,26

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

4 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

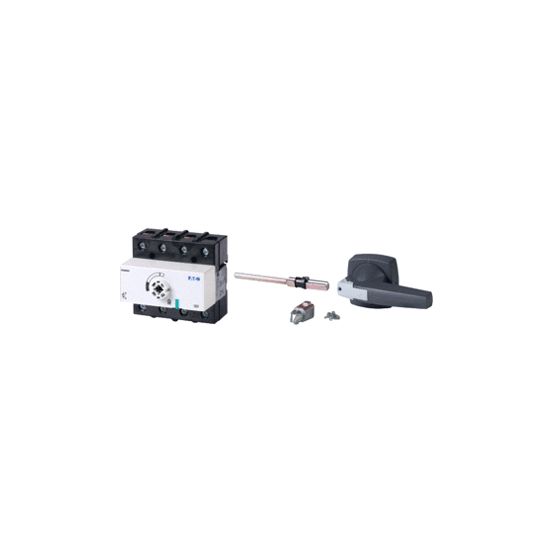

De Eaton Dumeco Lastscheider DMM-160/4/M4/P-G (6096807) is een inbouwapparaat met vaste inbouwtechniek, uitgevoerd als hoofd- en werkschakelaar, met een nominale continustroom van 160 A en vier polen.

Belangrijkste kenmerken

Deze Eaton Dumeco lastscheider is ontworpen als inbouwapparaat met vaste inbouwtechniek en beschikt over vier polen en één schakelaar. Het toestel is geschikt als hoofdschakelaar én als werkschakelaar en is vergrendelbaar. De bediening gebeurt via een lange grijze draaigreep.

De lastscheider heeft een nominale continustroom Iu van 160 A en is geschikt voor een maximale nominale bedrijfsspanning Ue bij AC van 690 V. Bij AC-21, 400 V bedraagt de nominale continustroom 160 A, en bij AC-23, 400 V 140 A, met een nominaal vermogen van 75 kW. De toegelaten korte-duur stroom Icw is 2,5 kA en de voorwaardelijke nominale kortsluitstroom Iq 50 kA.

De frontzijde heeft een beschermingsgraad IP20 en de behuizing is van kunststof. De aansluitwijze van het hoofdstroomcircuit is via schroefaansluitingen. De lastscheider is geschikt voor bodemmontage en tussenbouw, maar niet voor frontmontage (4-gats of centraal), verdelerinbouw of vloermontage. Het apparaat heeft een breedte van 137 mm, hoogte van 115 mm, diepte van 155 mm en een breedte van 6 module-eenheden.

Kenmerken op een rij

Nominale continustroom Iu: 160 A (AC-21 400 V: 160 A, AC-23 400 V: 140 A)
Maximale nominale bedrijfsspanning Ue bij AC: 690 V, nominaal vermogen AC-23 400 V: 75 kW
Uitvoering als hoofdschakelaar en werkschakelaar, vergrendelbaar
Inbouwapparaat vaste inbouwtechniek, 4 polen, 1 schakelaar
Beschermingsgraad frontzijde IP20, kunststof behuizing, schroefaansluiting hoofdstroomcircuit

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	4
Aantal schakelaars	1
Apparaatbouwvorm	Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)	690 V
Beschermingsgraad (NEMA)	Overig
Beschermingsgraad frontzijde (IP)	IP20
Breedte in module-eenheden	6
Breedte	137 mm
Diepte	155 mm
Geschikt voor bodemmontage	Ja
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor tussenbouw	Ja
Geschikt voor verdelerinbouw	Nee
Hoogte	115 mm
Kleur bedieningselement	Grijs
Max. Nominale bedrijfsspanning Ue bij AC	690 V
Met voorbereidde bekabeling	Nee
Motoraandrijving geïntegreerd	Nee
Motoraandrijving optioneel	Nee
Nominale continustroom Lu	160 A
Nominale continustroom, AC-21, 400 V	160 A
Nominale continustroom, AC-23, 400 V	140 A
Nominale vermogen bij AC-3, 400 V	0 kW
Nominale vermogen, AC-23, 400 V	75 kW
Schakelvermogen bij 400 V	0 kW
Toegelaten korte-duur stroom Icw	2.5 kA
Uitschakelspoel optioneel	Nee
Uitvoering als hoofdschakelaar	Ja
Uitvoering als noodstopinrichting	Nee
Uitvoering als omkeerschakelaar	Nee
Uitvoering als veiligheidsschakelaar	Nee
Uitvoering als werkschakelaar	Ja
Uitvoering van het bedieningselement	Lange draaigreep
Vaak gebruikte artikelnummers	10358523 \| 2850086924 \| 9297122
Vergrendelbaar	Ja
Voorwaardelijke Nominale kortsluitstroom Iq	50 kA
