Finder Serie 20 - Impulsrelais 20.22.8.230.4000

Fabrikantnr:

20.22.8.230.4000 | 8012823118161

Finder Serie 20 Impulsrelais 20.22.9.024.4000

Beschikbaar in 10 varianten:

Bistabiel impulsrelais met 2 maakcontacten, 16 A schakelstroom en 24 V DC spoelspanning. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en handbediening.
19,83 16,39
Bistabiel impulsrelais met 2 maakcontacten, 16 A nominale stroom en 230 V AC spoelspanning.
19,63 16,22
Bistabiel impulsrelais voor DIN-rail montage met 1 maak- en 1 verbreekcontact. Geschikt voor 230V AC, 16A schakelstroom en 2000W gloeilampbelasting, met een breedte van 17,5 mm.
24,54 20,28
Bistabiel impulsrelais voor DIN-rail met 1 maak- en 1 verbreekcontact, 16 A schakelstroom en 24 V DC voeding. Voorzien van handbediening, 1 module breed en 60,8 mm inbouwdiepte.
24,54 20,28
Bistabiel impulsrelais met 2 maakcontacten, 16 A schakelstroom en 24 V AC voedingsspanning. Geschikt voor DIN-rail montage, voorzien van handbediening en een breedte van 1 module.
19,21 15,88
Bistabiel impulsrelais met 1 maakcontact, 16 A nominale stroom en 24 V DC spoelspanning. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en voorzien van handbediening.
20,56 16,99
Bistabiel impulsrelais voor DIN-railmontage met twee maakcontacten, geschikt voor 12V DC. Het relais heeft een nominale stroom van 16A, handbediening en een breedte van 1 module.
20,61 17,03
Bistabiel impulsrelais met één maakcontact en 16 A schakelstroom voor 230 V AC. Geschikt voor DIN-rail montage met een breedte van 17,5 mm en een inbouwdiepte van 60,8 mm.
20,56 16,99
Bistabiel impulsrelais met 1 maak- en 1 verbreekcontact voor 24V AC, geschikt voor 16A. Het relais is 17,5 mm breed, geschikt voor DIN-rail montage en heeft handbediening.
24,54 20,28
Bistabiel impulsrelais voor DIN-rail montage met 1 maak- en 1 verbreekcontact. Geschikt voor 12V DC, 16A schakelstroom, 2000W gloeilampbelasting en voorzien van handbediening.
24,54 20,28

Bistabiel impulsrelais met 2 maakcontacten, 16 A nominale stroom en 230 V AC spoelspanning.

Verpakt per 1 stuk

Meer informatie
Maak compleet

19,63 16,22

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

5 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

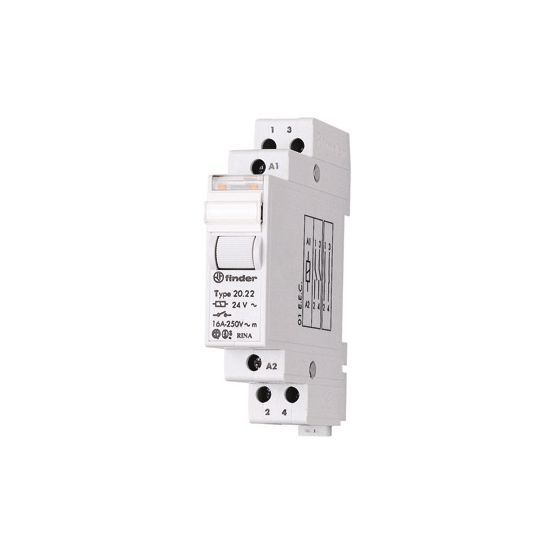

De Finder Serie 20 impulsrelais 20.22.8.230.4000 is een bistabiel relais met 2 maakcontacten en een nominale schakelstroom van 16 A, geschikt voor montage op een DIN-rail.

Belangrijkste kenmerken

Dit Finder 20 impulsrelais is uitgevoerd met 2 maakcontacten en een nominale (meet)schakelstroom van 16 A, met een maximale schakelstroom van 18 A (cos phi = 0,6). Het relais werkt mechanisch als schakelaar en is geschikt voor een AC-voedingsspanning van 230 V, met een spoelspanning van 195,5 tot 253 V AC bij een frequentiebereik van 50–60 Hz.

Het relais is ontworpen voor DIN-rail montage en neemt 1 module-eenheid (18 mm) in beslag, met afmetingen van 17,5 x 55 x 60 mm (b x d x h) en een inbouwdiepte van 60,8 mm. Het product beschikt over handbediening, zodat schakelen ook handmatig mogelijk is.

Voor verlichtingsbelastingen biedt dit impulsrelais een maximale gloeilampbelasting van 2000 W en is het geschikt voor TL-belasting tot 1000 VA, respectievelijk 750 VA voor duo-geschakelde en parallel gecompenseerde TL-buizen.

Kenmerken op een rij

Bistabiel impulsrelais Finder Serie 20, type 20.22.8.230.4000
2 maakcontacten, nominale (meet)schakelstroom 16 A, max. schakelstroom 18 A (cos phi = 0,6)
Voedings- en spoelspanning AC 230 V, spoelspanning 195,5–253 V, frequentie 50–60 Hz
DIN-rail montage, 1 module (18 mm), afmetingen 17,5 x 55 x 60 mm, inbouwdiepte 60,8 mm
Max. gloeilampbelasting 2000 W en max. TL-belasting 1000 VA (750 VA duo-geschakeld/parallel gecompenseerd)

Specificaties

Meer informatie
Aantal contacten als maakcontact	2
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Aantal modulen 18 mm (TE)	1
Breedte in module-eenheden	1
Breedte	17.5 mm
Centrale besturing	N.v.t.
Diepte	55 mm
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	0 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Hoogte	60 mm
Inbouwdiepte	60.8 mm
Max. belasting TL-buis (duo-geschakeld)	750 VA
Max. belasting TL-buis (parallel gecompenseerd)	750 VA
Max. belasting TL-buis	1000 VA
Max. gloeilampbelasting	2000 W
Max. schakelstroom (cos phi = 0,6)	18 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	195.5-253 V
Spoelspanning 2	0 V
Spoelspanning AC	230 V
Spoelspanning DC	0 Vdc
Spoelspanningstype 1	AC
Vaak gebruikte artikelnummers	10021509 \| 2700498134 \| 2740520
Voedingsspanning van/tot	230 V
