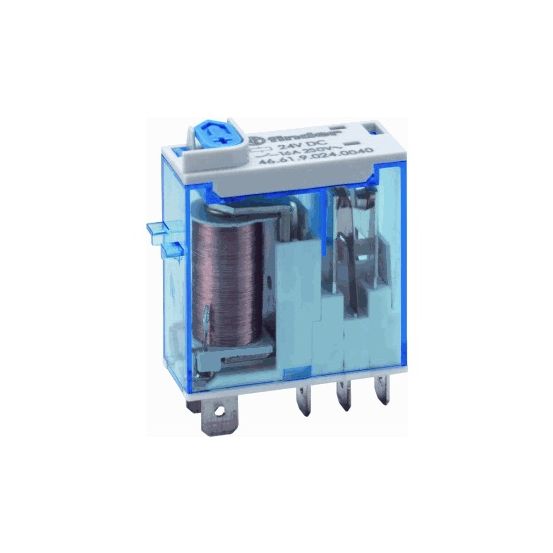

Finder Serie 46 - Schakelrelais 46.61.9.024.0040

Fabrikantnr:

46.61.9.024.0040 | 8012823301631

Finder Serie 46 Schakelrelais 46.52.8.024.0054

Beschikbaar in 17 varianten:

Schakelrelais met één wisselcontact, 16 A nominale stroom en 230 V AC stuurspanning.
12,80 10,58
Schakelrelais met 1 wisselcontact, 16 A nominale stroom en 12 V DC stuurspanning. Dit monostabiele relais heeft zilvernikkel contacten, een IP40-behuizing en een steekaansluiting.
6,46 5,34
Schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 24 V DC stuurspanning. Het relais is voorzien van een steekaansluiting, IP40-bescherming en meet 12,4 x 32,8 x 29 mm.
6,96 5,75
Plug-in schakelrelais met 1 wisselcontact, 16 A nominale stroom en 25 A inschakelstroom. Geschikt voor 24 V AC-stuurspanning, met steekaansluiting en IP40-bescherming.
7,58 6,26
Schakelrelais met 1 wisselcontact, 16 A nominale stroom en 12 V DC stuurspanning.
6,81 5,63
Schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 12 V DC stuurspanning. Het monostabiele relais heeft een steekaansluiting, IP40-bescherming en meet 12,4 x 32,8 x 29 mm.
8,06 6,66
Schakelrelais met 2 wisselcontacten, 8A nominale stroom en 230V AC stuurspanning. Voorzien van LED-indicatie, testfunctie en steekaansluiting in een compacte behuizing met IP40.
10,96 9,06
Schakelrelais met 1-voudig wisselcontact, 16 A nominale stroom en 24 V AC stuurspanning. Het relais heeft een steekaansluiting, zilvernikkel contacten en beschermingsgraad IP40.
9,23 7,63
Insteekbaar schakelrelais met 1-voudig wisselcontact, 16 A nominale stroom en 230 V AC stuurspanning.
11,14 9,21
Schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 230 V AC stuurspanning. Dit monostabiele relais heeft een steekaansluiting, IP40-bescherming en meet 12,4x32,8x29 mm.
12,38 10,23
Plug-in schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 15 A inschakelstroom. Het werkt op 24 V AC, heeft AgNi-contacten met goudcoating en een IP40-beschermingsgraad.
13,63 11,26
Schakelrelais met twee wisselcontacten, 8 A nominale stroom en 24 V AC stuurspanning.
7,89 6,52
Schakelrelais met één wisselcontact, 16 A nominale stroom en 24 V DC stuurspanning.
4,88 4,03
Schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 12 V DC stuurspanning. Voorzien van steekaansluiting, IP40-bescherming en afmetingen van 12,4 x 32,8 x 29 mm.
6,27 5,18
Schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 24 V AC stuurspanning. Dit monostabiele relais heeft een steekaansluiting, AgNi-contacten en beschermingsgraad IP40.
8,80 7,27
Plug-in schakelrelais met één wisselcontact, 16 A nominale stroom en 25 A inschakelstroom.
6,94 5,74
Plug-in schakelrelais met 2 wisselcontacten, 8 A nominale stroom en 15 A inschakelstroom. Geschikt voor 24 V DC aansturing, voorzien van steekaansluiting en IP40 beschermingsgraad.
7,53 6,22

Schakelrelais met één wisselcontact, 16 A nominale stroom en 24 V DC stuurspanning.

Verpakt per 1 stuk

Meer informatie
Maak compleet

4,88 4,03

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

22 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Finder Serie 46 schakelrelais 46.61.9.024.0040 is een relais met 1-voudig wisselcontact, geschikt voor een nominale stuurspanning van 24 V DC en een nominale stroom van 16 A.

Belangrijkste kenmerken

Dit Finder schakelrelais uit serie 46 is uitgevoerd met één 1-voudig schakelcontact (1 wisselcontact) en een nominale stroom van 16 A. De max. inschakelstroom bedraagt 25 A, waardoor het relais geschikt is voor toepassingen waar deze schakelstroom vereist is.

De spoel wordt aangestuurd met een DC-stuurspanning van 24 V, binnen een bedrijfsspanningsbereik van 17,5 tot 26,4 V DC. Het relais is monostabiel en ongepolariseerd uitgevoerd. De bedrijfsspanning en stuurspanning zijn van het type DC.

Het relais heeft compacte afmetingen van 12,4 mm breed, 32,8 mm hoog en 29 mm diep. De elektrische aansluiting gebeurt via een steekaansluiting (insteekaansluiting, plug-in). De contactpunten zijn uitgevoerd in zilvernikkel (AgNi) en de beschermingsgraad is IP40. Het betreft geen compleet apparaat met sokkel en het relais is zonder LED-indicatie en zonder afneembare klemmen uitgevoerd.

Kenmerken op een rij

1-voudig schakelcontact (1 wisselcontact), nominale stroom 16 A
Nominale stuurspanning bij DC: 24 V, bedrijfsbereik 17,5–26,4 V DC
Monostabiele, ongepolariseerde aandrijving
Steekaansluiting / insteekaansluiting (plug-in)
Afmetingen (b x h x d): 12,4 x 32,8 x 29 mm, beschermingsgraad IP40

Specificaties

Meer informatie
Aandrijving, polarisatie	Ongepolariseerd
Aantal contacten als maakcontact	0
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	1
Bedrijfsspanning bij DC	17.5-26.4 V
Beschermingsgraad (IP)	IP40
Breedte	12.4 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7	RT II
Compleet apparaat met sokkel	Nee
Diepte	29 mm
Hoogte	32.8 mm
Materiaal contact	Zilvernikkel (AgNi)
Max. inschakelstroom	25 A
Met afneembare klemmen	Nee
Met dwanggeleide contacten	Nee
Met LED indicatie	Nee
Nominale stroom	16 A
Nominale stuurspanning bij AC 50 Hz	0 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	24 V
Schakelverhouding van de aandrijving	Monostabiel
Spanningstype van de bedrijfsspanning	DC
Toegekende frequentie, hulp-/stuurs	50-60 Hz
Type schakelcontact	1-voudig contact
Type stuurspanning	DC
Uitvoering elektrische aansluiting	Steekaansluiting
Vaak gebruikte artikelnummers	10024580 \| 2700498081 \| 7817794
