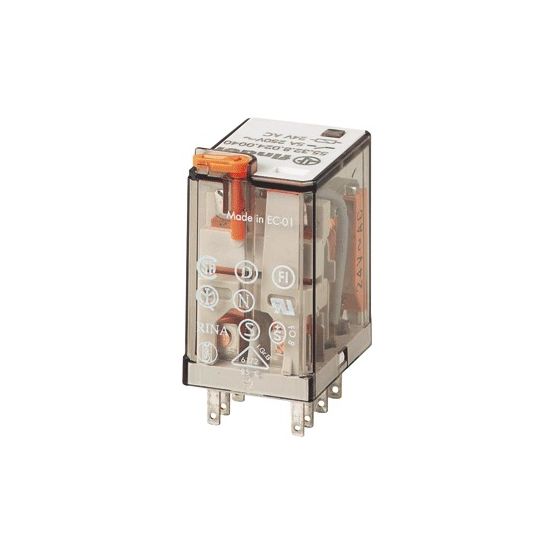

De Finder Serie 55 Schakelrelais 55.32.8.230.0040 is een plug-in relais met twee wisselcontacten en een nominale stroom van 10 A, geschikt voor AC-toepassingen met een stuurspanning van 230 V.
Belangrijkste kenmerken
Dit Finder 55 schakelrelais is uitgevoerd met 2 wisselcontacten (2W) en een type schakelcontact als 1-voudig contact. Het relais werkt monostabiel en heeft een ongepolariseerde aandrijving. De nominale stroom bedraagt 10 A, met een maximale inschakelstroom van 20 A.
Het relais is ontworpen voor AC-bedrijfsspanning met een bereik van 184 tot 253 V bij zowel 50 als 60 Hz. De nominale stuurspanning bij AC 50/60 Hz is 230 V. Het spanningstype van zowel bedrijfsspanning als stuurspanning is AC.
De elektrische aansluiting verloopt via een steekaansluiting / insteekaansluiting (plug-in). Het relais heeft compacte afmetingen van 20,7 mm breed, 37,2 mm hoog en 27,7 mm diep en valt onder beschermingsgraad IP40. De contacten zijn uitgevoerd in zilvernikkel (AgNi) en de relaistechnologie is geclassificeerd als RT I volgens IEC 61810-7.
Kenmerken op een rij
Finder Serie 55 schakelrelais, type 55.32.8.230.0040
2 wisselcontacten, type schakelcontact 1-voudig contact
Nominale stroom 10 A, max. inschakelstroom 20 A
Nominale stuurspanning 230 V AC, bedrijfsspanning 184–253 V AC (50/60 Hz)
Steekaansluiting (plug-in), afmetingen 20,7 x 37,2 x 27,7 mm (b x h x d), IP40
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aantal contacten als maakcontact
0
Aantal contacten als verbreekcontact
0
Aantal contacten als wisselcontact
2
Bedrijfsspanning bij AC 50 Hz
184-253 V
Bedrijfsspanning bij AC 60 Hz
184-253 V
Beschermingsgraad (IP)
IP40
Breedte
20.7 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
