Plug-in schakelrelais met 2 wisselcontacten, een nominale stroom van 10 A en een stuurspanning van 24 V DC. Het relais heeft een IP40-beschermingsgraad en een steekaansluiting.

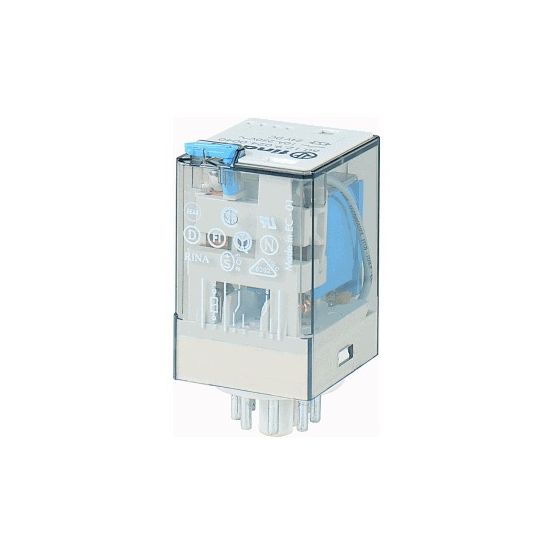

Het Finder 60 schakelrelais, type 60.12.9.024.0040, is een plug-in relais met 2 wisselcontacten en een nominale stuurspanning van 24 V DC, uitgevoerd met steekaansluiting.
Belangrijkste kenmerken
Dit Finder 60 schakelrelais (60.12.9.024.0040) is uitgevoerd met 2 wisselcontacten (2W) en een nominale stroom van 10 A. De maximale inschakelstroom bedraagt 20 A. Het relais heeft een monostabiele schakelverhouding en een ongepolariseerde aandrijving.
De nominale stuurspanning bij DC is 24 V, met een bedrijfsspanningsbereik bij DC van 19,2 tot 26,4 V. Het spanningstype van de bedrijfsspanning en de stuurspanning is DC. De uitvoering van de elektrische aansluiting is als steekaansluiting / insteekaansluiting (plug-in).
Het relais heeft een breedte van 32,5 mm, een hoogte van 54,2 mm en een diepte van 36,4 mm. De contacten zijn uitgevoerd in zilvernikkel (AgNi) en de beschermingsgraad is IP40. Het apparaat wordt geleverd zonder sokkel en is uitgevoerd zonder afneembare klemmen, zonder dwanggeleide contacten en zonder LED-indicatie.
Kenmerken op een rij
2 wisselcontacten (2W), type schakelcontact 1-voudig contact
Nominale stroom 10 A, maximale inschakelstroom 20 A
Nominale stuurspanning bij DC 24 V, bedrijfsspanning bij DC 19,2–26,4 V
Steekaansluiting / insteekaansluiting (plug-in)
Afmetingen (bxhxd): 32,5 x 54,2 x 36,4 mm, beschermingsgraad IP40
Specificaties
Meer informatie
Aandrijving, polarisatie
Ongepolariseerd
Aantal contacten als maakcontact
0
Aantal contacten als verbreekcontact
0
Aantal contacten als wisselcontact
2
Bedrijfsspanning bij DC
19.2-26.4 V
Beschermingsgraad (IP)
IP40
Breedte
32.5 mm
Categorie relaistechnologie (RT) volgens IEC 61810-7
