Driefase spanningsmeetrelais voor 220-510V AC met één wisselcontact en schroefaansluiting. Geschikt voor 3-fasen onder- en overspanningsbewaking met instelbare vertragingstijden.

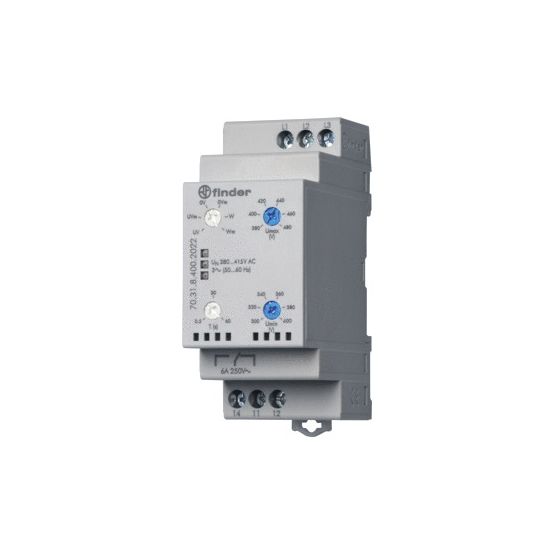

Het Finder Serie 70 spanningsmeetrelais 70.31.8.400.2022 is een driefase spanningsmeetrelais met één wisselcontact, uitgevoerd met schroefaansluitingen en compacte afmetingen.
Belangrijkste kenmerken
Dit Finder 70 spanningsmeetrelais is ontworpen voor AC-toepassingen en ondersteunt een bedrijfsspanning en voedingsspanning van 220 tot 510 V bij 50/60 Hz. Het spanningsmeetbereik 1 ligt tussen 300 en 480 V AC, met een aanspreekwaarde spanning van 220 tot 510 V. Het relais beschikt over één wisselcontact en is voorzien van een schroefaansluiting voor de elektrische aansluiting.
Voor driefasige installaties biedt dit spanningsmeetrelais de mogelijkheden voor 3-fasen-onderspanning, 3-fasen-overspanning en 3-fasen-hysterese. De tijdinstellingen zijn instelbaar met een minimale opkomvertragingstijd van 1 s en een afvalvertragingstijd instelbaar tussen 0,5 en 60 s. Het relais heeft geen functies voor gelijkspanningsonderspanning, -overspanning of -hysterese.
Met afmetingen van 60,8 x 35 x 88,8 mm (h x b x d) neemt het relais weinig ruimte in en is het geschikt voor toepassingen waar een compacte bouwvorm gewenst is. De klemmen zijn niet afneembaar, wat ook in de specificaties is vastgelegd.
Kenmerken op een rij
Spanningsmeetbereik 1: 300 - 480 V AC
Bedrijfs- en voedingsspanning: 220 - 510 V AC bij 50/60 Hz
3-fasen-onderspanning, 3-fasen-overspanning en 3-fasen-hysterese mogelijk
1 wisselcontact, uitvoering met schroefaansluiting
