1-fase spanningsmeetrelais voor AC-bewaking van 130–280 V met 1 wisselcontact. Het relais biedt onderspannings- en overspanningsbewaking met instelbare vertragingstijden.

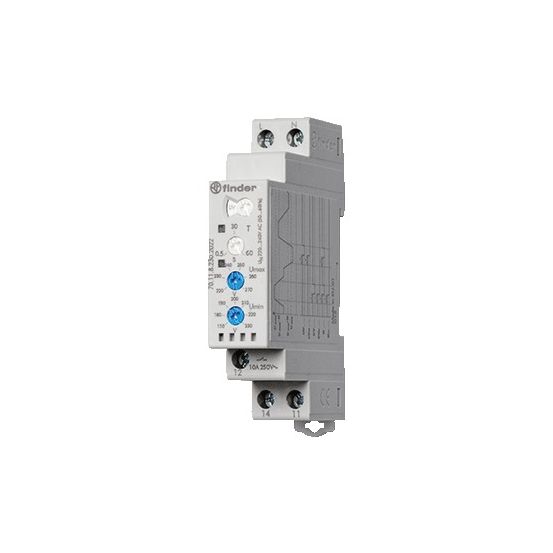

De Finder Serie 70 spanningsmeetrelais 70.11.8.230.2022 is een 1-fase bewakingsrelais met 1 wisselcontact, geschikt voor AC-toepassingen binnen het spanningsbereik 130–280 V.
Belangrijkste kenmerken
Dit Finder spanningsmeetrelais uit Serie 70 is ontworpen voor het meten en bewaken van wisselspanning (AC) in 1-fase installaties. Het ondersteunt zowel onderspannings- als overspanningsbewaking en biedt daarnaast 1-fase-hysterese, waardoor het relais op een gecontroleerde wijze reageert binnen het ingestelde spanningsgebied.
Het spanningsmeetbereik loopt van 170–270 V, terwijl de aanspreekwaarde spanning en bedrijfsspanning bij 50/60 Hz liggen tussen 130–280 V AC. Het relais is voorzien van 1 wisselcontact en heeft geen aparte maak- of verbreekcontacten. De elektrische aansluiting gebeurt via een schroefaansluiting en het relais is uitgevoerd zonder afneembare klemmen.
Met compacte afmetingen van 60,8 x 17,5 x 88,8 mm (h x b x d) laat dit spanningsmeetrelais zich gemakkelijk plaatsen. De opkomvertragingstijd is instelbaar vanaf 0,5 s, met een maximale opkomvertraging van 0,5 s, terwijl de afvalvertraging instelbaar is tussen 0,5 s en 60 s.
Kenmerken op een rij
1-fase spanningsbewaking met onderspanning, overspanning en hysterese mogelijk
Spanningsmeetbereik 1: 170–270 V AC
Aanspreek- en bedrijfsspanning bij AC 50/60 Hz: 130–280 V
1 wisselcontact, geen aparte maak- of verbreekcontacten
Compact formaat: hoogte 60,8 mm, breedte 17,5 mm, diepte 88,8 mm
