Multifunctioneel tijdrelais met analoge bediening, twee wisselcontacten van 8A en een tijdbereik tot 360.000 seconden. Geschikt voor inbouw (48x48mm) met IP40 en 24-230V AC/DC.

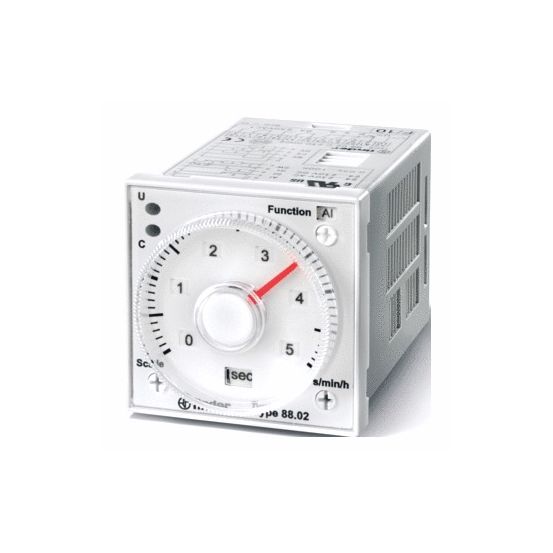

Het Finder 88 Tijdrelais, type 88.02.0.230.0002 uit Serie 88, is een multifunctioneel tijdrelais met analoge bediening en twee vertraagde wisselcontactuitgangen.
Belangrijkste kenmerken
Dit Finder tijdrelais 88.02.0.230.0002 is een multifunctioneel tijdrelais met analoge bediening. Het biedt onder andere functies als afvalvertragend, opkomvertragend, inschakelwissend, pulsvormend en knipperend beginnend met impuls met vaste tijd. Het relais beschikt over twee vertraagde wisselcontactuitgangen en is uitgevoerd met insteek-/steekaansluiting.
Het tijdrelais werkt op AC/DC bedrijfsspanning van 20,4 tot 264,5 V en heeft een nominale stuurspanning van 24 tot 230 V bij zowel AC 50/60 Hz als DC. Het tijdbereik loopt van 0,05 tot 360000 seconden. De nominale stroom bedraagt 8 A met een maximale inschakelstroom van 15 A, met contacten van zilvernikkel (AgNi).
Het relais is ontworpen voor inbouw DIN 48 x 48 mm en heeft afmetingen van 48 x 48 x 79,5 mm (b x d x h) met een beschermingsgraad van IP40. Het is niet geschikt voor DIN-rail (Omega-rail) montage en niet bedoeld voor bediening op afstand.
Kenmerken op een rij
Multifunctioneel tijdrelais met analoge bediening
Tijdbereik 0,05 - 360000 s
2 vertraagde wisselcontactuitgangen, nominale stroom 8 A, max. inschakelstroom 15 A
Bedrijfsspanning en stuurspanning AC/DC 24 - 230 V, bedrijfsspanning 20,4 - 264,5 V
Inbouw DIN 48 x 48 mm, afmetingen 48 x 48 x 79,5 mm, beschermingsgraad IP40
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
0
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
0
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
2
Bediening op afstand mogelijk
Nee
Bedrijfsspanning bij AC 50 Hz
20.4-264.5 V
Bedrijfsspanning bij AC 60 Hz
20.4-264.5 V
Bedrijfsspanning bij DC
20.4-264.5 V
Beschermingsgraad (IP)
IP40
Breedte
48 mm
Compleet apparaat met sokkel
Nee
Diepte
48 mm
Frontmontage
Nee
Functie afvalvertragend
Ja
Functie inschakelwissend
Ja
Functie knipperend beginnend met impuls, vaste tijd
Ja
Functie knipperend beginnend met pauze, vaste tijd
