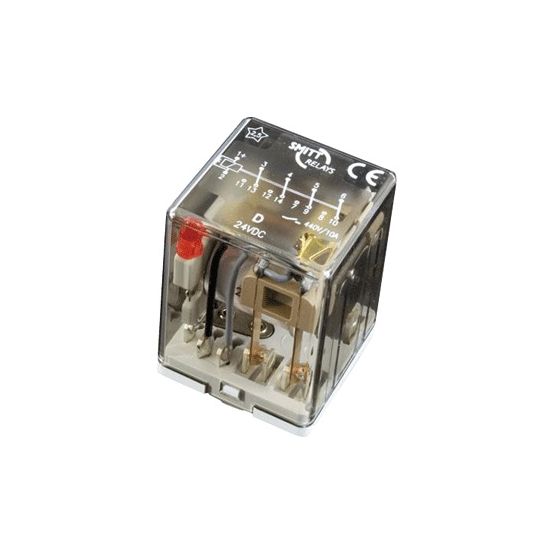

Mors Smitt D - Hulprelais D 24VDC

Fabrikantnr:

330219702 | 8718754172257

Hulprelais met 4 wisselcontacten, 24V DC stuurspanning en 10A bedrijfsstroom. Dit monostabiele, gepolariseerde relais heeft LED-indicatie en een 14-polige vlaksteekaansluiting.

Verpakt per 1 stuk

Meer informatie

58,22 48,12

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

81 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

De Mors Smitt D Hulprelais D 24VDC is een hulprelais uit de D-serie met 4 wisselcontacten en een nominale stuurspanning van 24V DC. Het relais is uitgevoerd met LED indicatie en is geschikt voor montage met steekvoet.

Belangrijkste kenmerken

Dit Mors Smitt D hulprelais is ontworpen als relais met steekvoet en een 14-polige steekvoet-aansluiting. Het relais heeft 4 hulpcontacten als wisselcontact en een nominale bedrijfsstroom Ie van 10A bij 400V en bij AC-1, -3, -5, 230V. De aansluitwijze van het hoofdstroomcircuit is vlaksteekaansluiting.

De aansturing van het relais gebeurt met een DC stuurspanning. Het type stuurspanning is DC en de nominale stuurspanning bij DC bedraagt 24V. Het relais is monostabiel en gepolariseerd uitgevoerd. Met de geïntegreerde LED indicatie is de status van het relais afleesbaar.

Het hulprelais heeft een blusfunctie en is uitgevoerd zonder handbediening, interface of dwanggeleide contacten. De montage vindt plaats met steekvoet en het apparaat wordt geleverd zonder sokkel. De afmetingen van het relais zijn circa 40x40x53mm (bxdxh).

Kenmerken op een rij

Hulprelais Mors Smitt D-serie, type D 24VDC
4 hulpcontacten als wisselcontact, contactvarianten 2-voudig contact
Nominale stuurspanning bij DC 24V, type stuurspanning DC, monostabiel en gepolariseerd
Nominale bedrijfsstroom Ie 10A bij 400V en AC-1, -3, -5, 230V
Montage met 14-polige steekvoet, vlaksteekaansluiting en met LED indicatie

Specificaties

Meer informatie
Aandrijving, polarisatie	Gepolariseerd
Aansluitwijze hoofdstroomcircuit	Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als maakcontact, voorlopend	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	4
Aantal hulpcontacten verbreek, vertraagd schakelend	0
Aantal modulen 18 mm (TE)	0
Blusfunctie	Ja
Breedte	40 mm
Compleet apparaat met sokkel	Nee
Contactvarianten	2-voudig contact
Diepte	40 mm
Handbediening	Nee
Hoogte	53 mm
Interface	Nee
Met dwanggeleide contacten	Nee
Met LED indicatie	Ja
Montagewijze	Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V	10 A
Nominale bedrijfsstroom Ie, 400 V	10 A
Nominale stuurspanning bij AC 50 Hz	0 V
Nominale stuurspanning bij AC 60 Hz	0 V
Nominale stuurspanning bij DC	24 V
Opmerking	Steekvoet 14-polig
Schakelverhouding van de aandrijving	Monostabiel
Type stuurspanning	DC
Vaak gebruikte artikelnummers	10127052 \| 2700139641 \| 345959
