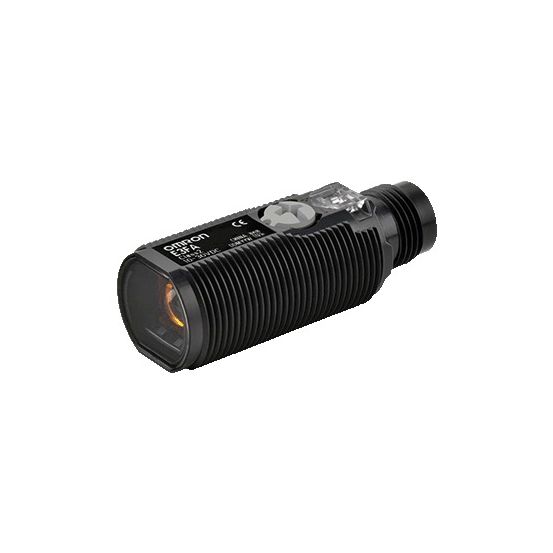

De Omron E3FA-RP21 reflectie lichtscherm (type E3FA2034C) is een foto-elektrische sensor met gepolariseerd rood licht, ontworpen voor detectie op een nominale schakelafstand van 4000 mm bij een DC-voedingsspanning van 10 tot 30 V.
Belangrijkste kenmerken
Dit Omron reflectie lichtscherm uit de E3FA-serie werkt op spanningstype DC met een nominale stuurspanning van 10 - 30 V. De sensor maakt gebruik van gepolariseerd rood licht met een golflengte van 624 nm en heeft een nominale en maximale schakelafstand van 4000 mm, met een minimale reflectorafstand van 100 mm. De tastfunctie is helder-/donkerschakelend en de schakeluitgang is uitgevoerd als PNP.
De E3FA-RP21 is opgebouwd in een cilindrische, geschroefde behuizing van kunststof, met een diameter van 18 mm en een lengte van 45 mm. Ook de optische vlakken zijn uitgevoerd in kunststof. De elektrische aansluiting gebeurt via een connector M12 en het schakelelement is programmeerbaar/configureerbaar. De sensor heeft een maximale uitgangsstroom van 100 mA, een schakelfrequentie van 2000 Hz en een reactietijd van 0,5 ms.
Het reflectie lichtscherm beschikt over beschermingsgraad IP67 en is geschikt voor een omgevingstemperatuur van -25 tot 55 °C. Er is één halfgeleideruitgang met meldfunctie aanwezig, terwijl er geen reflector wordt meegeleverd. De sensor valt onder bedrijfsmiddel-veiligheidsklasse 3 en veiligheidstype 1 volgens IEC 61496-1.
Kenmerken op een rij
Nominale en maximale schakelafstand: 4000 mm (min. reflectorafstand 100 mm)
Spanningstype DC, nominale stuurspanning bij DC: 10 - 30 V
