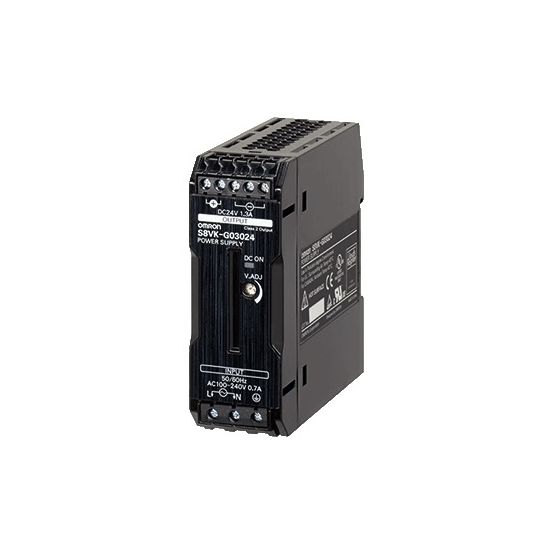

De Omron S8VK-G gelijkstroomvoedingseenheid (type S8VK1005D / S8VKG03024) is een compacte voedingseenheid met 24 V DC uitgangsspanning en 30 W vermogensafgifte, geschikt voor AC/DC voedingsspanningen.
Belangrijkste kenmerken
Deze Omron S8VK-G voedingseenheid levert een nominale uitgangsspanning van 24 V met een nominale uitgangsstroom van 1,3 A en een vermogensafgifte van 30 W. De eerste secundaire spanning ligt in het bereik van 21,6 tot 27,6 V, waarbij de uitgangsspanning niet instelbaar en niet geregeld is. Het opgenomen vermogen bedraagt 82,8 VA.
De voedingseenheid is ontworpen voor voedingsspanningen van 100 tot 240 V bij zowel 50 als 60 Hz AC en voor 90 tot 350 V DC. Het spanningstype van de voedingsspanning is AC/DC. De elektrische aansluiting gebeurt via een schroefaansluiting en het apparaat is geschikt voor een veiligheidsfunctie volgens de opgegeven specificaties.
De bouwvorm is compact met een breedte van 32 mm, hoogte van 90 mm en diepte van 90 mm. De inbouwbreedte is 32 mm en de inbouwhoogte 100 mm, met een breedte van 1 module-eenheid. De voedingseenheid kan worden gemonteerd op een draagrail en is ook geschikt voor wandmontage. De beschermingsgraad is IP20, en het apparaat is niet kortsluitvast en niet gestabiliseerd.
Kenmerken op een rij
Nominale uitgangsspanning 1: 24 V, nominale uitgangsstroom 1: 1,3 A
Vermogensafgifte: 30 W, opgenomen vermogen: 82,8 VA
Voedingsspanning: 100 - 240 V AC (50/60 Hz) en 90 - 350 V DC, spanningstype AC/DC
Afmetingen (b x h x d): 32 x 90 x 90 mm, inbouwhoogte 100 mm, breedte in module-eenheden: 1
Draagrailmontage en wandmontage mogelijk, beschermingsgraad IP20
