Phoenix Contact PT - Aardrijgklem 3209620

Fabrikantnr:

3209620 | 4046356330091

Beschikbaar in 19 varianten:

Groen-gele aardrijgklem met push-in-aansluiting voor aders vanaf 0,14 mm², geschikt voor 35 mm DIN-rails. De klem heeft één niveau, een breedte van 5,2 mm, 800 V en 24 A.
1,96 1,62
Groen/gele aardrijgklem met push-in-aansluiting voor aders vanaf 0,14 mm², één aansluitniveau met twee klemposities en automatische aarding op een 35 mm DIN-rail.
1,88 1,55
Groen-gele aardrijgklem voor 35 mm DIN-rail met vier klemposities. Geschikt voor geleiders van 0,2 tot 6 mm² en uitgevoerd in thermoplast met brandbaarheidsklasse UL 94 V0.
4,03 3,33
Groen/gele aardrijgklem met push-in-aansluiting voor aders vanaf 0,14 mm², voorzien van een bedieningsknop en geschikt voor directe montage op een 35 mm DIN-rail.
3,39 2,80
Groen-gele aardrijgklem met drie aansluitniveaus en steekklemaansluiting voor DIN-railmontage. Geschikt voor geleiders van 0,14 tot 4 mm² bij temperaturen van -60 tot 105 °C.
5,26 4,35
Groen-gele aardrijgklem met push-in-aansluiting, één aansluitniveau en vier klemposities. Geschikt voor 35 mm DIN-rails, aders van 0,14 tot 4 mm², 800 V en 24 A.
3,24 2,68
Groen/gele aardrijgklem met push-in aansluiting voor 0,5-25 mm² geleiders. De klem heeft drie aansluitposities en is geschikt voor montage op een 35 mm DIN-rail.
8,38 6,93
Groen/gele aardrijgklem met steekklemaansluiting voor 35 mm DIN-rail, geschikt voor geleiders van 0,5 tot 25 mm².
4,45 3,68
Groen-gele aardklem met push-in aansluiting voor 35 mm DIN-rail. Geschikt voor geleiders van 0,5 tot 16 mm² met drie klemposities en een breedte van 10,2 mm.
310,37 256,50
Groen-gele aardrijgklem voor 35 mm DIN-rail met één aansluitniveau en twee klemposities. Geschikt voor geleiderdoorsneden van 0,5 tot 16 mm² en temperaturen tot 110 °C.
3,73 3,08
Groen/gele aardrijgklem met push-in-aansluiting voor aders vanaf 0,14 mm². De klem heeft twee klemposities en maakt bij montage automatisch contact met een 35 mm DIN-rail.
2,29 1,89
Groen-gele aardrijgklem met één aansluitniveau en drie klemposities voor DIN-railmontage.
2,71 2,24
Groen-gele aardrijgklem voor 35 mm DIN-rail met één aansluitniveau en drie klemposities. Geschikt voor geleiderdoorsneden van 0,5 tot 10 mm² met steekklemaansluiting.
4,34 3,59
Groen-gele aardrijgklem met drie aansluitniveaus en twee klemposities per niveau. Voorzien van push-in-aansluiting voor aders vanaf 0,14 mm² en montage op een 35 mm DIN-rail.
6,50 5,37
Groen/gele aardrijgklem voor 35 mm DIN-rail met vier klemposities en steekklemaansluiting. Geschikt voor geleiders van 0,5 tot 10 mm² bij temperaturen van -60 tot 110 °C.
341,23 282,01
Groen-gele aardrijgklem met push-in-aansluiting voor aders vanaf 0,14 mm². De klem heeft een bedieningsknop en maakt direct elektrisch contact bij montage op een 35 mm DIN-rail.
3,07 2,54
Drieniveau aardrijgklem voor 35 mm DIN-rail met steekklemaansluiting en twee klemposities per niveau.
5,94 4,91
Drievoudige aardrijgklem met steekklemaansluiting en twee klemposities per niveau voor 0,14-4 mm² geleiders. Geschikt voor 35 mm DIN-railmontage met een breedte van 5,2 mm.
5,50 4,55
Groen-gele aardrijgklem met twee etages en push-in-aansluiting voor DIN-railmontage.
5,57 4,60

Groen-gele aardrijgklem met twee etages en push-in-aansluiting voor DIN-railmontage.

Verpakt per 1 stuk

Meer informatie

5,57 4,60

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

1193 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

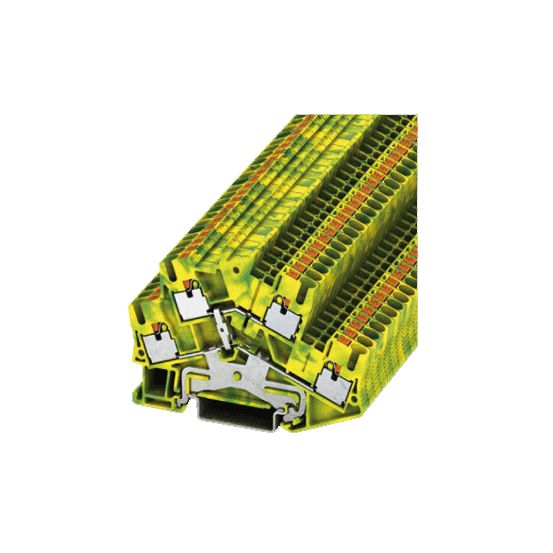

De Phoenix Contact PT aardrijgklem 3209620 is een tweelaagse aardrijgklem met push-in-aansluiting, ontworpen voor ruimtebesparende bedrading in rijgklemtoepassingen.

Belangrijkste kenmerken

Deze aardrijgklem uit de PT-serie is voorzien van twee etages en een schuine aansluitpositie, zodat bedrading onder de klemmenstrook kan doorlopen. Dit ruimtebesparende ontwerp reduceert de benodigde ruimte ten opzichte van één-etage klemmen met 50%.

De klem heeft een push-in-aansluiting en is groen/geel uitgevoerd. Per etage zijn twee brugschachten beschikbaar, waarmee potentiaalverdeling mogelijk is. De aardrijgklem wordt gemonteerd op een DIN-rail van 35 mm en heeft een breedte van 5,2 mm, een diepte van 55 mm en een hoogte van 78 mm.

De aansluitbare geleiderdoorsnede loopt van 0,14 tot 4 mm² voor eendraads, massieve en meerdraads geleiders, en van 0,14 tot 2,5 mm² voor fijndraads geleiders met adereindhuls. De gebruikstemperatuur ligt tussen -60 en 105 °C. Een afsluitplaat is noodzakelijk.

Kenmerken op een rij

Twee etages met schuine aansluitpositie voor ruimtebesparende bedrading
Push-in-aansluiting
Twee brugschachten per etage voor potentiaalverdeling
Montage op DIN-rail 35 mm
Aansluitbare geleiderdoorsnede 0,14-4 mm² (eendraads, massief, meerdraads)

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	0.14-4 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.14-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.14-4 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.14-4 mm²
Aansluitpositie	Schuin
Aantal aansluitniveaus	2
Aantal klemposities per aansluitniveau	2
Aderdoorsnede extra soepel	0.14-2.5 mm²
Aderdoorsnede massieve draad	0.14-4 mm²
Aderdoorsnede soepel met huls	0.14-2.5 mm²
Afsluitplaat noodzakelijk	Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	5.2 mm
Diepte	55 mm
Gebruikstemperatuur	-60-105 °C
Hoogte	78 mm
Kleur	Groen/geel
Materiaal isolatielichaam	Overig
Montagewijze	DIN-rail 35 mm
PEN-functie mogelijk	Nee
Uitvoering elektrische aansluiting 1	Overig
Uitvoering elektrische aansluiting 2	Overig
Vaak gebruikte artikelnummers	10060954 \| 2700824771 \| 2219953
