Schneider Electric Acti 9 iTL - Impulsrelais A9C30112

Fabrikantnr:

A9C30112 | 3606480091889

Schneider Electric Acti 9 iTL Impulsrelais A9C30811

Beschikbaar in 15 varianten:

Bistabiel impulsrelais met 1 maakcontact en 16 A schakelstroom voor DIN-rail montage. Geschikt voor 24-250 V AC, met handbediening, 1 module breed en 43,5 mm inbouwdiepte.
41,97 34,69
Bistabiel impulsrelais met 2 maakcontacten en 16 A schakelstroom voor DIN-railmontage. Geschikt voor 230-240 V AC of 110 V DC stuurspanning, met een breedte van 1 module.
37,60 31,07
Bistabiel impulsrelais met 2 maakcontacten en 16 A nominale stroom. Geschikt voor DIN-railmontage met een breedte van 1 module, een inbouwdiepte van 43,5 mm en handbediening.
37,22 30,76
Bistabiel impulsrelais met 2 maakcontacten en 16 A stroom. Geschikt voor DIN-rail montage met een breedte van 1 module, inbouwdiepte 43,5 mm en 24-250 V AC voedingsspanning.
46,92 38,78
Bistabiel impulsrelais voor DIN-rail met 1 maak- en 1 verbreekcontact, 16 A schakelstroom en 24-250 V AC voeding. Geschikt voor handbediening met een breedte van 1 module.
41,97 34,69
Bistabiel impulsrelais met 4 maakcontacten en 16 A schakelstroom voor DIN-railmontage. Geschikt voor 24-415 V AC, met handbediening, 2 module-eenheden breed en 43,5 mm diep.
97,10 80,25
Bistabiel impulsrelais met 1 maakcontact en 32 A schakelstroom voor DIN-railmontage. Het relais heeft een breedte van 1 module, handbediening en een inbouwdiepte van 43,5 mm.
43,29 35,78
Bistabiel installatierelais met 1 maak- en 1 wisselcontact voor DIN-rail montage. Geschikt voor 16 A, 24-250 V AC en diverse TL- en gloeilampbelastingen, breedte 1 module (18 mm).
51,05 42,19
Bistabiel impulsrelais met 1 maakcontact en 1 wisselcontact voor centrale besturing.
42,27 34,93
Bistabiel impulsrelais met 1 maakcontact en 16A schakelstroom voor DIN-rail montage. Geschikt voor centrale besturing met 230V stuurspanning, handbediening en 1 module breedte.
60,18 49,74
Bistabiel impulsrelais met 1 maakcontact en 16 A schakelstroom voor DIN-rail montage. Geschikt voor 24-250 V AC, met 24 V AC of 12 V DC spoelspanning en een breedte van 1 module.
34,94 28,88
Bistabiel impulsrelais met 1 maakcontact en 16 A schakelstroom voor DIN-rail montage. Het werkt op 24-250 V AC, heeft een breedte van 1 module en is voorzien van handbediening.
34,94 28,88
1-polig bistabiel impulsrelais met 1 maakcontact voor DIN-railmontage. Geschikt voor 16A, met een stuurspanning van 230-240V AC of 110V DC en een inbouwdiepte van 43,5 mm.
34,94 28,88
1-polig bistabiel impulsrelais met 1 maakcontact en 16 A nominale stroom. Geschikt voor 24 V AC stuurspanning, DIN-rail montage, 43,5 mm inbouwdiepte en 1 module breed.
60,18 49,74
Bistabiel impulsrelais met 1 maak- en 1 verbreekcontact voor 16A. Geschikt voor DIN-railmontage met een breedte van 1 module, een inbouwdiepte van 43,5 mm en handbediening.
42,68 35,27

Bistabiel impulsrelais met 2 maakcontacten en 16 A nominale stroom. Geschikt voor DIN-railmontage met een breedte van 1 module, een inbouwdiepte van 43,5 mm en handbediening.

Verpakt per 1 stuk

Meer informatie

37,22 30,76

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

13 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

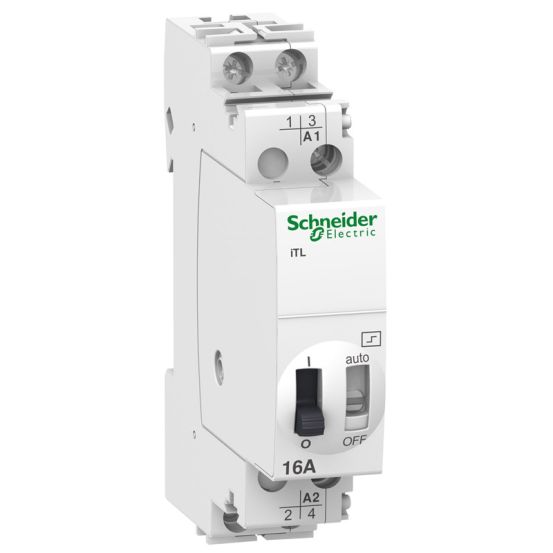

De Schneider Electric Acti 9 iTL impulsschakelaar A9C30112 is een bistabiel relais met 2 maakcontacten en een nominale stroom van 16 A, geschikt voor montage op een DIN-rail.

Belangrijkste kenmerken

Deze Schneider Electric Acti 9 iTL impulsschakelaar is uitgevoerd als bistabiel relais met 2 maakcontacten (2NO) en een nominale (meet)schakelstroom van 16 A. Het apparaat werkt op een voedingsspanning van 24 tot 250 V AC en heeft een stuurspanning van 24 V AC of 12 V DC, met een frequentie van 50–60 Hz voor de AC-stuurspanning.

De impulsschakelaar is mechanisch uitgevoerd als schakelaar en is voorzien van handbediening. Met een inbouwdiepte van 43,5 mm en een breedte van 1 module-eenheid is deze schakelaar geschikt voor montage op een DIN-rail.

Daarnaast biedt de schakelaar een maximale gloeilampbelasting van 1600 W en is hij geschikt voor TL-belastingen tot 1300 VA, 2000 VA bij duo-geschakelde TL-buizen en 900 VA bij parallel gecompenseerde TL-buizen. De maximale schakelstroom bij cos phi 0,6 bedraagt 16 A.

Kenmerken op een rij

Bistabiel relais met 2 maakcontacten (2NO)
Nominale (meet)schakelstroom: 16 A
Voedingsspanning: 24–250 V AC
Stuurspanning: 24 V AC of 12 V DC (50–60 Hz voor AC-stuurspanning)
Montagewijze: DIN-rail, inbouwdiepte 43,5 mm, breedte 1 module-eenheid

Specificaties

Meer informatie
Aantal contacten als maakcontact	2
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Breedte in module-eenheden	1
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	0 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Inbouwdiepte	43.5 mm
Max. belasting TL-buis (duo-geschakeld)	2000 VA
Max. belasting TL-buis (parallel gecompenseerd)	900 VA
Max. belasting TL-buis	1300 VA
Max. gloeilampbelasting	1600 W
Max. schakelstroom (cos phi = 0,6)	16 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	24 V
Spoelspanning 2	12 V
Spoelspanningstype 1	AC
Spoelspanningstype 2	DC
Vaak gebruikte artikelnummers	10108021 \| 2700210713 \| 8210677
Voedingsspanning van/tot	24-250 V
