Schneider Electric Acti 9 iTL - Impulsrelais A9C30812

Fabrikantnr:

A9C30812 | 3606480088995

Schneider Electric Acti 9 iTL Impulsrelais A9C30811

Beschikbaar in 15 varianten:

Bistabiel impulsrelais met 1 maakcontact en 16 A schakelstroom voor DIN-rail montage. Geschikt voor 24-250 V AC, met handbediening, 1 module breed en 43,5 mm inbouwdiepte.
41,97 34,69
Bistabiel impulsrelais met 2 maakcontacten en 16 A schakelstroom voor DIN-railmontage. Geschikt voor 230-240 V AC of 110 V DC stuurspanning, met een breedte van 1 module.
37,60 31,07
Bistabiel impulsrelais met 2 maakcontacten en 16 A nominale stroom. Geschikt voor DIN-railmontage met een breedte van 1 module, een inbouwdiepte van 43,5 mm en handbediening.
37,22 30,76
Bistabiel impulsrelais met 2 maakcontacten en 16 A stroom. Geschikt voor DIN-rail montage met een breedte van 1 module, inbouwdiepte 43,5 mm en 24-250 V AC voedingsspanning.
46,92 38,78
Bistabiel impulsrelais voor DIN-rail met 1 maak- en 1 verbreekcontact, 16 A schakelstroom en 24-250 V AC voeding. Geschikt voor handbediening met een breedte van 1 module.
41,97 34,69
Bistabiel impulsrelais met 4 maakcontacten en 16 A schakelstroom voor DIN-railmontage. Geschikt voor 24-415 V AC, met handbediening, 2 module-eenheden breed en 43,5 mm diep.
97,10 80,25
Bistabiel impulsrelais met 1 maakcontact en 32 A schakelstroom voor DIN-railmontage. Het relais heeft een breedte van 1 module, handbediening en een inbouwdiepte van 43,5 mm.
43,29 35,78
Bistabiel installatierelais met 1 maak- en 1 wisselcontact voor DIN-rail montage. Geschikt voor 16 A, 24-250 V AC en diverse TL- en gloeilampbelastingen, breedte 1 module (18 mm).
51,05 42,19
Bistabiel impulsrelais met 1 maakcontact en 1 wisselcontact voor centrale besturing.
42,27 34,93
Bistabiel impulsrelais met 1 maakcontact en 16A schakelstroom voor DIN-rail montage. Geschikt voor centrale besturing met 230V stuurspanning, handbediening en 1 module breedte.
60,18 49,74
Bistabiel impulsrelais met 1 maakcontact en 16 A schakelstroom voor DIN-rail montage. Geschikt voor 24-250 V AC, met 24 V AC of 12 V DC spoelspanning en een breedte van 1 module.
34,94 28,88
Bistabiel impulsrelais met 1 maakcontact en 16 A schakelstroom voor DIN-rail montage. Het werkt op 24-250 V AC, heeft een breedte van 1 module en is voorzien van handbediening.
34,94 28,88
1-polig bistabiel impulsrelais met 1 maakcontact voor DIN-railmontage. Geschikt voor 16A, met een stuurspanning van 230-240V AC of 110V DC en een inbouwdiepte van 43,5 mm.
34,94 28,88
1-polig bistabiel impulsrelais met 1 maakcontact en 16 A nominale stroom. Geschikt voor 24 V AC stuurspanning, DIN-rail montage, 43,5 mm inbouwdiepte en 1 module breed.
60,18 49,74
Bistabiel impulsrelais met 1 maak- en 1 verbreekcontact voor 16A. Geschikt voor DIN-railmontage met een breedte van 1 module, een inbouwdiepte van 43,5 mm en handbediening.
42,68 35,27

Bistabiel impulsrelais met 2 maakcontacten en 16 A schakelstroom voor DIN-railmontage. Geschikt voor 230-240 V AC of 110 V DC stuurspanning, met een breedte van 1 module.

Verpakt per 1 stuk

Meer informatie

37,60 31,07

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

6 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

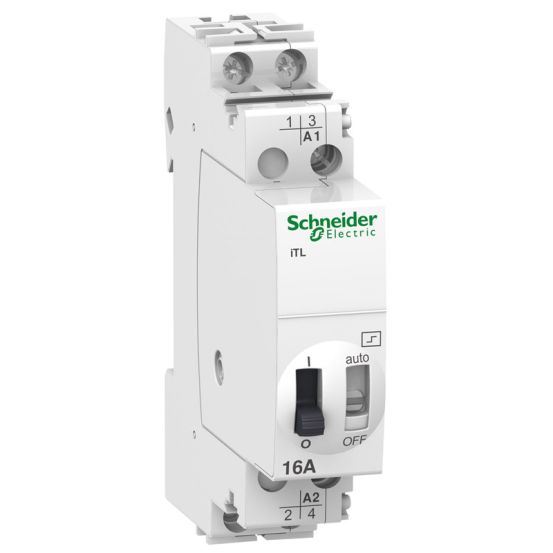

De Schneider Electric Acti 9 iTL A9C30812 is een bistabiel impulsrelais met 2 maakcontacten en een nominale schakelstroom van 16 A, geschikt voor montage op een DIN-rail.

Belangrijkste kenmerken

Dit Schneider Electric Acti 9 iTL impulsrelais (type A9C30812) is een bistabiel relais met 2 normaal open (2NO) maakcontacten. Het schakelt een nominale (meet)schakelstroom van 16 A en is uitgevoerd als mechanische schakelaar. Dankzij de handbediening is het relais ook direct te bedienen.

Het relais werkt op een AC-voedingsspanning van 24 V tot 250 V. De stuur- of spoelspanning 1 bedraagt 230–240 V AC met een frequentie van 50–60 Hz, en er is daarnaast een tweede stuur-/spoelspanning van 110 V DC beschikbaar. Hiermee sluit het relais aan op verschillende stuurspanningen binnen installaties.

Het apparaat heeft een breedte van 1 module-eenheid en een inbouwdiepte van 43,5 mm, en is geschikt voor montage op een DIN-rail. De maximale gloeilampbelasting bedraagt 1600 W. Voor TL-belasting zijn er waarden van 1300 VA, 2000 VA (duo-geschakeld) en 900 VA (parallel gecompenseerd), wat aansluit bij diverse verlichtingsbelastingen.

Kenmerken op een rij

Bistabiel impulsrelais met 2 maakcontacten (2NO)
Nominale (meet)schakelstroom: 16 A (max. schakelstroom cos f = 0,6: 16 A)
Voedingsspanning: 24–250 V AC
Stuur-/spoelspanning 1: 230–240 V AC, 50–60 Hz; stuur-/spoelspanning 2: 110 V DC
Montagewijze: DIN-rail, breedte 1 module-eenheid, inbouwdiepte 43,5 mm

Specificaties

Meer informatie
Aantal contacten als maakcontact	2
Aantal contacten als verbreekcontact	0
Aantal contacten als wisselcontact	0
Breedte in module-eenheden	1
Frequentie spoelspanning 1	50-60 Hz
Frequentie spoelspanning 2	0 Hz
Functie	Mechanisch, schakelaar
Handbediening	Ja
Inbouwdiepte	43.5 mm
Max. belasting TL-buis (duo-geschakeld)	2000 VA
Max. belasting TL-buis (parallel gecompenseerd)	900 VA
Max. belasting TL-buis	1300 VA
Max. gloeilampbelasting	1600 W
Max. schakelstroom (cos phi = 0,6)	16 A
Montagewijze	DIN-rail
Nominale (meet)schakelstroom	16 A
Spanningstype voedingsspanning	AC
Spoelspanning 1	230-240 V
Spoelspanning 2	110 V
Spoelspanningstype 1	AC
Spoelspanningstype 2	DC
Vaak gebruikte artikelnummers	10108020 \| 2700210723 \| 8210794
Voedingsspanning van/tot	24-250 V
