Schneider Electric TeSys GV2 - Motorbeveiligingsschakelaar GV2P10

Fabrikantnr:

GV2P10 | 3389110213485

Schneider Electric TeSys GV2 Motorbeveiligingsschakelaar GV2P10

Beschikbaar in 30 varianten:

3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeltechniek, een instelbereik van 2,5 tot 4 A en 100 kA afschakelvermogen bij 400 V.
68,64 56,73
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 6–10 A en 10 A nominale stroom. Geschikt voor 4 kW bij 400 V met IP20-behuizing.
63,68 52,63
Thermomagnetische 3-polige motorbeveiligingsschakelaar met druktoetsbediening, een instelbereik van 4 tot 6,3 A en IP20-bescherming. Geschikt voor motoren tot 2,2 kW bij 400 V.
44,69 36,93
Thermomagnetische 3-polige motorbeveiligingsschakelaar met een instelbereik van 1,6 tot 2,5 A, schroefaansluiting en IP20-bescherming. Geschikt voor 230-690 V met druktoets.
54,73 45,23
Motorbeveiligingsschakelaar met 3 polen, thermomagnetische beveiliging en een instelbereik van 13–18 A. Geschikt voor 4 kW bij 230 V en 7,5 kW bij 400 V, met IP20-bescherming.
81,06 66,99
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 24-32 A en schroefaansluiting. Geschikt voor 15 kW bij 400 V met IP20-bescherming.
120,70 99,75
3-polige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 1 tot 1,6 A, druktoetsbediening en schroefaansluiting. Geschikt voor 230-690 V en IP20-bescherming.
54,73 45,23
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 9-14 A en 15 kA afschakelvermogen. Geschikt voor motoren tot 5,5 kW met schroefaansluiting.
65,93 54,49
Thermomagnetische 3-polige motorbeveiligingsschakelaar met een instelbereik van 0,63-1 A en 1 A continustroom. Geschikt voor vermogens tot 0,25 kW bij 400 V met IP20-bescherming.
46,39 38,34
3-polige thermomagnetische motorbeveiligingsschakelaar met druktoets en schroefaansluiting.
50,19 41,48
Thermomagnetische motorbeveiligingsschakelaar met 3 polen, een instelbereik van 0,25-0,4 A en IP20-bescherming. Geschikt voor 230-690 V met schroefaansluiting en druktoets.
57,84 47,80
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 0,63-1 A en schroefaansluiting. Geschikt voor 0,25 kW bij 400 V met IP20-bescherming.
93,56 77,32
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbereik 20-25 A en 25 A nominale stroom. Geschikt voor 230-690 V met schroefaansluiting en druktoets.
84,80 70,08
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 6-10 A en 100 kA afschakelvermogen.
111,21 91,91
3-polige motorbeveiligingsschakelaar met thermomagnetische uitschakeling, instelbaar van 17 tot 23 A. Geschikt voor 230-690 V met schroefaansluiting en IP20-bescherming.
71,70 59,26
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 1-1,6 A en schroefaansluiting. Geschikt voor 0,55 kW bij 400 V met 100 kA afschakelvermogen.
93,56 77,32
Thermomagnetische motorbeveiligingsschakelaar met draaiknop, 3 polen en 23 A. Geschikt voor motoren tot 9 kW bij 400 V, met schroefaansluiting en IP20-bescherming.
123,84 102,35
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,16-0,25 A en 0,25 A continustroom. Geschikt voor 690 V met schroefaansluiting en IP20.
84,15 69,55
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 4-6,3 A en schroefaansluiting. Geschikt voor 690 V met 100 kA afschakelvermogen bij 400 V.
93,56 77,32
Driepolige thermomagnetische motorbeveiligingsschakelaar met een instelbereik van 0,16-0,25 A en 0,25 A nominale stroom. Voorzien van druktoets, schroefaansluiting en IP20.
57,84 47,80
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,1–0,16 A en 100 kA afschakelvermogen. Voorzien van schroefaansluitingen en een IP20-behuizing.
84,15 69,55
Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, 4A nominale stroom en 2,5–4A instelbereik. Geschikt voor 1,1kW bij 400V met IP20 en schroefaansluiting.
67,23 55,56
3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 13-18 A en thermomagnetische beveiliging. Geschikt voor 7,5 kW bij 400 V, met schroefaansluiting en IP20-behuizing.
111,21 91,91
Thermomagnetische motorbeveiligingsschakelaar met drie polen, schroefaansluiting en een instelbereik van 1,6 tot 2,5 A. Geschikt voor 690 V met 100 kA afschakelvermogen bij 400 V.
93,56 77,32
3-polige motorbeveiligingsschakelaar met draaiknop, thermomagnetische uitschakeltechniek en een instelbereik van 20-25 A. Geschikt voor 690 V met schroefaansluiting en IP20.
134,48 111,14
3-polige thermomagnetische motorbeveiligingsschakelaar voor 32 A met een instelbereik van 24-32 A.
185,55 153,35
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,25-0,4A en 100kA afschakelvermogen. Geschikt voor 690V met schroefaansluiting en IP20.
84,15 69,55
3-polige motorbeveiligingsschakelaar met draaiknop, thermomagnetische uitschakeling en een instelbereik van 9-14 A. Geschikt voor 5,5 kW bij 400 V met schroefaansluiting en IP20.
111,21 91,91
Thermomagnetische 3-polige motorbeveiligingsschakelaar met een instelbereik van 0,1 tot 0,16 A en 100 kA afschakelvermogen bij 400 V. Voorzien van schroefaansluiting en IP20.
57,84 47,80
3-polige thermomagnetische motorbeveiligingsschakelaar met draaiknop, instelbereik 0,4-0,63 A en 100 kA afschakelvermogen bij 400 V.
84,15 69,55

Thermomagnetische 3-polige motorbeveiligingsschakelaar met draaiknop, instelbereik 4-6,3 A en schroefaansluiting. Geschikt voor 690 V met 100 kA afschakelvermogen bij 400 V.

Verpakt per 1 stuk

Meer informatie
Maak compleet

93,56 77,32

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

21 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

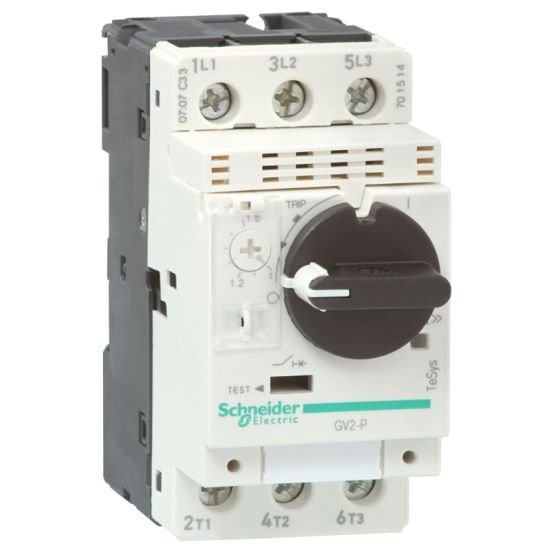

De Schneider Electric TeSys GV2 motorbeveiligingsschakelaar GV2P10 is een thermomagnetische motorbeveiliging met een instelbaar overbelastingsbereik van 4 tot 6,3 A, uitgevoerd als compleet apparaat in behuizing met draaiknopbediening.

Belangrijkste kenmerken

Deze Schneider Electric TeSys GV2 motorbeveiligingsschakelaar GV2P10 is ontworpen als compleet apparaat in behuizing en is voorzien van een draaiknop voor bediening. Het toestel beschikt over 3 polen en gebruikt een schroefaansluiting voor het hoofdstroomcircuit. De nominale bedrijfsstroom bedraagt 6,3 A bij een bedrijfsspanning tot 690 V.

De schakelaar biedt thermomagnetische uitschakeltechniek met thermische beveiliging en een instelbereik voor de overbelastingsbeveiliging van 4 tot 6,3 A. Daarnaast is hij faseuitvalgevoelig en heeft hij een ononderbroken kortsluitbeveiligingsinstelling van 78 A. Het nominale afschakelvermogen bij 400 V AC is 100 kA.

Met een beschermingsgraad IP20 en compacte afmetingen van circa 97 x 89 x 44,5 mm (diepte x hoogte x breedte) is de GV2P10 geschikt als motorbeveiligingsschakelaar binnen de TeSys GV2 serie, met een nominaal vermogen tot 1,5 kW bij 230 V AC-3 en 2,2 kW bij 400 V AC-3.

Kenmerken op een rij

Instelbereik overbelastingsbeveiliging: 4 - 6,3 A
Thermomagnetische uitschakeltechniek met thermische beveiliging
Nominale continustroom Iu: 6,3 A en bedrijfsspanning tot 690 V
Nominaal afschakelvermogen Icu bij 400 V AC: 100 kA
3-polige uitvoering met schroefaansluiting en draaiknopbediening

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal polen	3
Apparaatbouwvorm	Compleet apparaat in behuizing
Bedrijfsspanning (meetspanning)	690 V
Beschermingsgraad (IP)	IP20
Breedte	44.5 mm
Diepte	97 mm
Faseuitvalgevoelig	Ja
Hoogte	89 mm
Instelbereik onvertraagde kortsluitbeveiliging	78 A
Instelbereik overbelastingsbeveiliging	4-6.3 A
Met geïntegreerd hulpcontact	Nee
Met geïntegreerde onderspanningsspoel	Nee
Met thermische beveiliging	Ja
Nominale afschakelvermogen Icu bij 400 V, AC	100 kA
Nominale continustroom Lu	6.3 A
Nominale vermogen bij AC-3, 230 V	1.5 kW
Nominale vermogen bij AC-3, 400 V	2.2 kW
Opmerking	Draaibediening
Soort	Motorbeveiligingsschakelaar
Thermisch instelbereik	4-6.3 A
Uitschakeltechniek	Thermomagnetisch
Uitvoering van het bedieningselement	Draaiknop
Vaak gebruikte artikelnummers	10082141 \| 2700333890 \| 345686
Verliesvermogen	2.5 W
