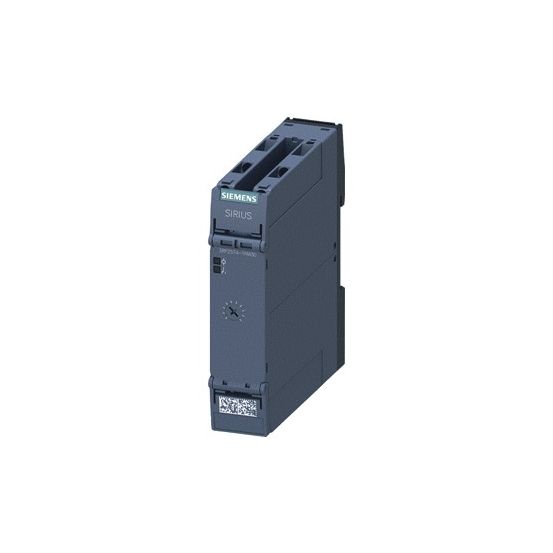

De Siemens 3RP2 tijdrelais 3RP25741NW30 is een tijdrelais met ster-driehoek functie, uitgevoerd als compleet apparaat met sokkel en geschikt voor AC/DC stuurspanning.
Belangrijkste kenmerken
Dit Siemens tijdrelais 3RP25741NW30 uit de 3RP2/3RP25 serie is ontworpen als tijdrelais met ster-driehoek functie. Het beschikt over één onvertraagd maakcontact en één vertraagd maakcontact. Het tijdbereik ligt tussen 1 en 20 seconden.
Het relais werkt met een stuurspanning van 12 tot 240 V bij zowel AC 50/60 Hz als DC. De elektrische aansluiting gebeurt via een schroefaansluiting. Het apparaat wordt geleverd als compleet tijdrelais met sokkel.
De afmetingen van het tijdrelais zijn 22,5 mm breed, 90 mm diep en 100 mm hoog. Bediening op afstand is volgens de specificaties niet mogelijk en het relais is niet geschikt voor DIN-/omegarailmontage of frontmontage.
Kenmerken op een rij
Tijdbereik: 1 - 20 s
Functie ster-driehoek
1 onvertraagd maakcontact en 1 vertraagd maakcontact
Nominale stuurspanning AC/DC 12 - 240 V (50/60 Hz en DC)
Compleet apparaat met sokkel, schroefaansluiting, afmetingen 22,5 x 90 x 100 mm
Specificaties
Meer informatie
Aantal uitgangen, onvertraagd, maakcontact
1
Aantal uitgangen, onvertraagd, verbreekcontact
0
Aantal uitgangen, onvertraagd, wisselcontact
0
Aantal uitgangen, vertraagd, maakcontact
1
Aantal uitgangen, vertraagd, verbreekcontact
0
Aantal uitgangen, vertraagd, wisselcontact
0
Bediening op afstand mogelijk
Nee
Breedte
22.5 mm
Compleet apparaat met sokkel
Ja
Diepte
90 mm
Frontmontage
Nee
Functie afvalvertragend
Nee
Functie inschakelwissend
Nee
Functie knipperend beginnend met impuls, vaste tijd
Nee
Functie knipperend beginnend met pauze, vaste tijd
