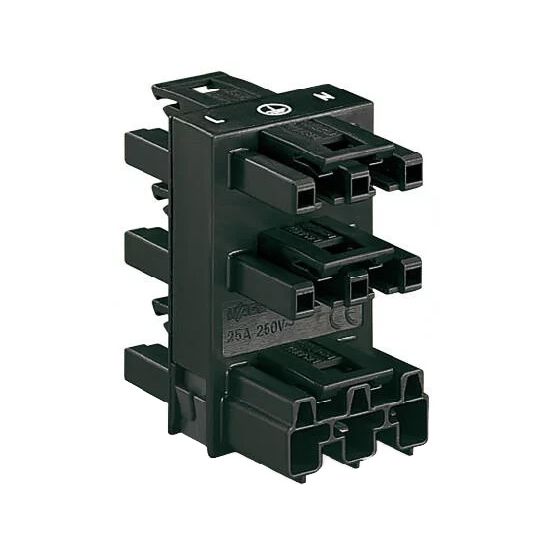

De Wago WINSTA MIDI connector 770-608 is een compacte verdeler voor insteekbare gebouwinstallatie met 3 polen en een zwarte codering van het contactinzetstuk.
Belangrijkste kenmerken
Deze Wago WINSTA MIDI verdeelblok-connector is uitgevoerd als 5-voudige verdeler met 3 ingangen en 15 uitgaande lijnen. De connector is 3-polig met pool-markering L, N en PE en heeft een zwarte kleurcodering van het contactinzetstuk.
De behuizing is gemaakt van polyamide (PA) en is halogeenvrij. De connector heeft een beschermingsgraad van IP20 en is voorzien van mechanische codering en een geïntegreerd vergrendelingsmechanisme in de plug-in connector. Montage is mogelijk met een separate adapter.
Met afmetingen van circa 46 x 30 x 48 mm (l x b x h), een nominale meetspanning van 250 V en een nominale meetstroom van 25 A (ook naar armatuur), biedt dit verdeelblok duidelijke elektrische specificaties. De contacten zijn uitgevoerd in CuSn met vertinde oppervlaktebehandeling, een doorgangsweerstand van 1 mOhm en een toegekende stootspanning van 4 kV. De maximale continutemperatuur-bestendigheid bedraagt 85 °C voor het contactdeel en 105 °C voor de trekontlasting.
Kenmerken op een rij
5-voudige verdeler, 3 ingangen en 15 uitgaande lijnen
3-polig met pool-markering L, N, PE en zwarte kleurcodering contactinzetstuk
Behuizing van polyamide (PA), halogeenvrij, beschermingsgraad IP20
Nominale (meet)spanning 250 V en nominale (meet)stroom 25 A
Contactmateriaal CuSn, vertind, met doorgangsweerstand 1 mOhm en stootspanning 4 kV
