3-polige male stekker voor 250V en 25A met veerklemaansluiting voor aders van 0,5 tot 4 mm². Deze halogeenvrije stekker heeft een polyamide behuizing met IP20-bescherming.

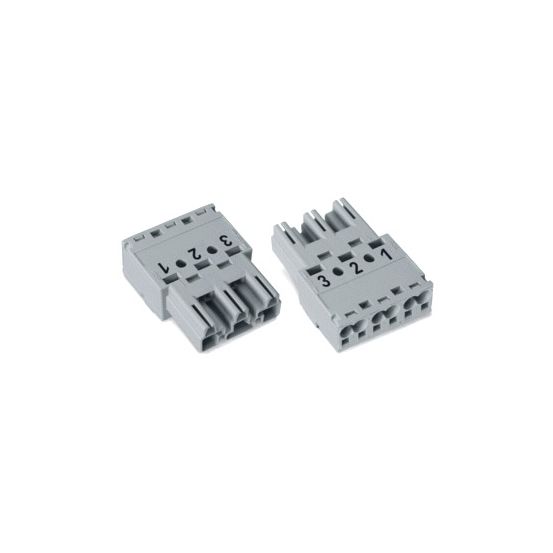

De Wago WINSTA MIDI stekker 770-253/060-000 is een 3-polige stekker (male) voor insteekbare gebouwinstallaties, uitgevoerd met veerklemaansluiting en compacte polyamide behuizing.
Belangrijkste kenmerken
Deze Wago WINSTA MIDI stekker is uitgevoerd als stekker (male) met 3 polen en pool-markering L, N, PE. De aansluitingen verlopen via een veerklemaansluiting met 2 aansluitingen per pool, geschikt voor zowel massieve als soepele aders met een doorsnede van 0,5 tot 4 mm². De stekker is voorzien van mechanische codering en een grijs gecodeerd contactinzetstuk (RAL 7042).
De behuizing is vervaardigd uit polyamide (PA) en heeft een beschermingsgraad IP20. De afmetingen bedragen circa 12,9 mm hoogte, 30 mm breedte en 37,5 mm lengte. Het contactmateriaal is CuSn met vertinde contacten, een doorgangsweerstand van 1 mOhm en een toegekende stootspanning van 4 kV.
De stekker is halogeenvrij, niet vergrendelbaar en wordt geleverd met een separaat type vergrendeling. De nominale (meet)spanning bedraagt 250 V, de nominale (meet)stroom 25 A. De maximale continutemperatuur-bestendigheid van het contactdeel is 85 °C en van de trekontlasting 105 °C. De vuurbelasting is opgegeven als 0,055 kWh en de vervuilingsgraad als 3.
Kenmerken op een rij
Wago WINSTA MIDI stekker (male), 3-polig met pool-markering L, N, PE
Veerklemaansluiting met 2 aansluitingen per pool voor 0,5–4 mm² massieve en soepele aders
Behuizing van polyamide (PA), beschermingsgraad IP20, kleurcodering grijs (RAL 7042)
