Weidmüller W - Verbindingsrijgklem 1781720000

Fabrikantnr:

1781720000 | 4032248174683

Beschikbaar in 33 varianten:

Onderhoudsvrije verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 0,5-10 mm². Geschikt voor DIN-rail 35 mm, met 800 V nominale spanning en 41 A nominale stroom.
1,38 1,14
Blauwe verbindingsrijgklem met schroefaansluiting, één aansluitniveau en twee klemposities voor koperen geleiders van 0,22-10 mm². Geschikt voor montage op een 35 mm DIN-rail.
1,32 1,09
Verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 0,05-4 mm², geschikt voor DIN-railmontage. De klem biedt 800V en 24A en is trillingsbestendig uitgevoerd.
0,83 0,69
Verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 0,13-6 mm². Deze trillingsbestendige klem voor DIN-rail 35 mm biedt 800V en 32A bij een breedte van 6,1 mm.
0,80 0,66
Verbindingsrijgklem met twee aansluitniveaus en schroefaansluiting voor kopergeleiders. Deze trillingsbestendige klem is geschikt voor 35 mm DIN-railmontage bij 400 V en 24 A.
2,36 1,95
Blauwe verbindingsrijgklem met schroefaansluiting, twee aansluitniveaus en twee klemposities per niveau.
2,74 2,26
Groen/gele verbindingsrijgklem met twee aansluitniveaus, schroefaansluiting en 690V spanning. Geschikt voor 35mm DIN-railmontage met een geleiderdoorsnede van 0,5 tot 4 mm².
6,45 5,33
Verbindingsrijgklem met twee niveaus, schroefaansluitingen en trillingsbestendige connectoren. Geschikt voor 35 mm DIN-rail met 800 V nominale spanning en 24 A stroomsterkte.
3,24 2,68
Verbindingsrijgklem met schroefaansluiting en trillingsbestendige connectoren voor kopergeleiders. Geschikt voor montage op een 35 mm DIN-rail en explosiegetest volgens Ex e.
4,68 3,87
Verbindingsrijgklem met twee aansluitniveaus en schroefaansluiting voor koperen geleiders van 0,05-4 mm².
3,11 2,57
Verbindingsrijgklem met schroefaansluiting voor 1,5-16 mm² eendraads of 25 mm² meerdraads geleiders. Geschikt voor 690 V en 76 A, met trillingsbestendige connectoren voor DIN-rail.
3,04 2,51
Verbindingsrijgklem met schroefaansluiting voor 800 V en 24 A. Het onderhoudsvrije ontwerp biedt bescherming tegen elektrische en magnetische velden.
6,62 5,47
Verbindingsrijgklem met schroefaansluiting, 500V en 24A, geschikt voor geleiders van 0,05 tot 4 mm². Deze trillingsbestendige klem is monteerbaar op een 35mm DIN-rail.
1,13 0,93
Onderhoudsvrije verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 35-150 mm². Geschikt voor DIN-railmontage, met 1000V, 269A en een beige Ex e-uitvoering.
46,53 38,45
Verbindingsrijgklem met schroefaansluiting, drie klemposities en één aansluitniveau voor 35 mm DIN-rails. Geschikt voor 800V en 24A, met trillingsbestendige connectoren.
2,40 1,98
Blauwe verbindingsrijgklem met schroefaansluitingen voor koperen geleiders van 0,13-2,5 mm². De klem heeft vier posities en is geschikt voor montage op een 35 mm DIN-rail.
2,46 2,03
Blauwe verbindingsrijgklem met schroefaansluiting voor 2,5-50 mm² koperen geleiders, geschikt voor 500V en 125A. De klem is trillingsbestendig en monteerbaar op een 35 mm DIN-rail.
6,55 5,41
Verbindingsrijgklem met schroefaansluiting voor 0,5-2,5 mm² kopergeleiders, 800V en 17,5A. Deze trillingsbestendige Ex e-klem is geschikt voor montage op een 35 mm DIN-rail.
2,46 2,03
Verbindingsrijgklem met schroefaansluiting voor 0,05-4 mm² geleiders en DIN-rail montage. Deze trillingsbestendige klem heeft een nominale spanning van 800 V en 24 A stroomsterkte.
167,64 138,55
Verbindingsrijgklem met schroefaansluiting voor koperen geleiders tot 50 mm², 500V en 125A. Deze trillingsbestendige klem is geschikt voor montage op een 35mm DIN-rail.
5,99 4,95
Blauwe verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 1,5-25 mm². Geschikt voor DIN-railmontage met een nominale spanning van 690V en een stroomsterkte van 76A.
3,04 2,51
Blauwe verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 1,31 tot 16 mm². Deze trillingsbestendige klem voor 35 mm DIN-rails biedt 1000V en 57A bij -60 tot 130 °C.
1,77 1,46
Blauwe verbindingsrijgklem met schroefaansluiting voor DIN-railmontage, geschikt voor geleiders van 0,13-6 mm². De klem heeft een nominale spanning van 800 V en stroom van 32 A.
1,15 0,95
Verbindingsrijgklem met schroefaansluiting voor 35 mm DIN-rail, geschikt voor geleiders tot 25 mm². De klem biedt 1000 V nominale spanning, 76 A stroom en is Ex e-getest.
2,15 1,78
Onderhoudsvrije rijgklem met schroefaansluiting voor kopergeleiders van 0,82-25 mm². Deze trillingsbestendige klem voor 35 mm DIN-rails is geschikt voor 1000 V en 76 A.
3,04 2,51
Beige verbindingsrijgklem met schroefaansluiting voor kopergeleiders van 1,31-16 mm². De klem heeft twee klemposities en is geschikt voor montage op een 35 mm DIN-rail.
1,77 1,46
Verbindingsrijgklem met schroefaansluiting voor 1000V en 232A, geschikt voor koperen geleiders. Deze trillingsbestendige Ex e-uitvoering is montageklaar voor 35mm DIN-rails.
32,23 26,64
Blauwe verbindingsrijgklem met schroefaansluiting, één niveau en twee klemposities. Geschikt voor 500V en 24A, met een breedte van 5,1mm voor montage op een 35mm DIN-rail.
1,23 1,02
Blauwe verbindingsrijgklem met schroefaansluiting voor 0,82-25 mm² koperdraad, geschikt voor 1000V en 76A. De klem heeft twee posities en is monteerbaar op een 35mm DIN-rail.
3,04 2,51
Beige verbindingsrijgklem met twee aansluitniveaus en schroefaansluiting voor kopergeleiders van 0,13-6 mm². Geschikt voor DIN-railmontage met een breedte van 6,1 mm.
2,31 1,91
Verbindingsrijgklem met schroefaansluiting voor koperen geleiders van 10-70 mm², geschikt voor 1000 V en 150 A. De klem heeft één aansluitniveau en is geschikt voor 35 mm DIN-rail.
14,81 12,24
Blauwe verbindingsrijgklem met schroefaansluiting, geschikt voor koperen geleiders van 0,5-4 mm². De klem is trillingsbestendig, geschikt voor 35 mm DIN-rail, 800 V en 24 A.
0,86 0,71
Dubbeldeks verbindingsrijgklem met schroefaansluiting voor 0,05-4 mm² kopergeleiders, 400V en 24A. De beige klem heeft twee intern verbonden etages voor montage op 35mm DIN-rail.
4,00 3,31

Verbindingsrijgklem met schroefaansluiting voor 0,05-4 mm² geleiders en DIN-rail montage. Deze trillingsbestendige klem heeft een nominale spanning van 800 V en 24 A stroomsterkte.

Verpakt per 13 stuks

Meer informatie

167,64 138,55

Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

7 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

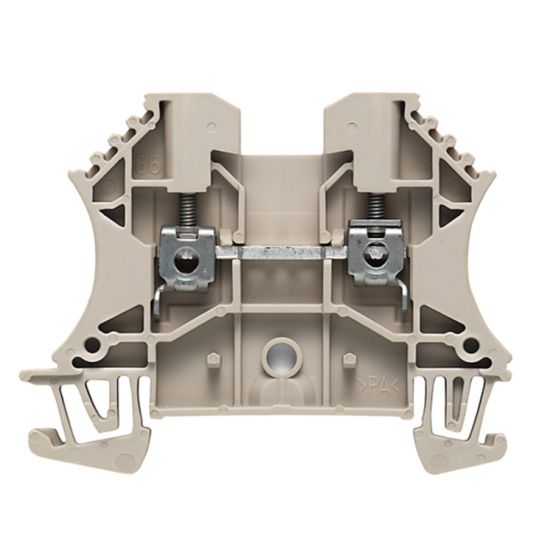

De Weidmüller W - Verbindingsrijgklem WDU 2.5 BLISTER is een onderhoudsvrije verbindingsrijgklem uit de W-serie, speciaal ontwikkeld voor betrouwbare verbindingen in groepenkasten.

Belangrijkste kenmerken

Deze verbindingsrijgklem is uitgevoerd met een schroefaansluiting, waardoor de montage snel en eenvoudig verloopt. Na installatie hoeven de schroeven niet opnieuw te worden aangedraaid, wat het onderhoud beperkt. De klem wordt gemonteerd op een DIN-rail van 35 mm en is geschikt voor kopergeleiders.

De trillingsbestendige connectoren maken de klem geschikt voor gebruik in zware omstandigheden. Daarnaast beschermt het ontwerp tegen onjuiste aderinvoer, wat de betrouwbaarheid van de aansluiting vergroot. De klem is beige van kleur en voorzien van een thermoplast isolatielichaam met brandbaarheidsklasse V0 volgens UL 94.

De WDU 2.5 BLISTER biedt ruimte voor eendraadse, meerdraadse en fijndradige geleiders in een bereik van 0.05 tot 4 mm², afhankelijk van de uitvoering. De nominale meetspanning bedraagt 800 V en de nominale meetstroom 24 A. De gebruikstemperatuur loopt van -60 tot 130 °C. Deze blisterverpakking bevat 13 stuks.

Kenmerken op een rij

Onderhoudsvrije verbindingsrijgklem met schroefaansluiting
Trillingsbestendige connectoren, geschikt voor zware omstandigheden
Bescherming tegen onjuiste aderinvoer
Montage op DIN-rail 35 mm
Aansluitbare geleiderdoorsnede 0.05-4 mm² en nominale waarden 800 V / 24 A

Specificaties

Meer informatie
# Klempos. per aansluitn.	2
Aansluitbare geleiderdoorsnede eendraads	0.05-4 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.05-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls	0.05-4 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.05-4 mm²
Aantal aansluitniveaus	1
Aantal klemposities per aansluitniveau	2
Afsluitplaat noodzakelijk	Nee
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Breedte	59 mm
Diepte	46.5 mm
Eendraads Ø	0.5-2.5 mm²
Explosiegeteste uitvoering Ex-e	Ja
Gebruikstemperatuur	-60-130 °C
Geschikt voor geleidermateriaal	Koper
Hoogte	46.5 mm
Intern verbonden etages	Nee
Kleur	Beige
Materiaal isolatielichaam	Thermoplast
Montagewijze	DIN-rail 35 mm
Nominale (meet)spanning	800 V
Nominale (meet)stroom In	24 A
Uitvoering elektrische aansluiting 1	Schroefaansluiting
Uitvoering elektrische aansluiting 2	Schroefaansluiting
Vaak gebruikte artikelnummers	2700950583 \| 2421592
