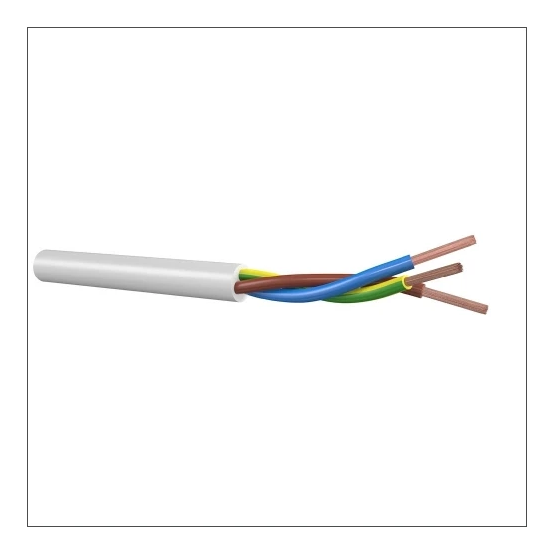

3-aderige vinyl aansluitsnoer van 0,75 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300/500 V. De kabel heeft soepele koperen aders en een aardgeleider.
Dit DYNAMIC vinyl aansluitsnoer wordt geleverd op een rol van 100 meter. De kabel is voorzien van 3 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
De DYNAMIC kabel is opgebouwd uit soepele koperen aders en beschikt over een aardgeleider. De nominale spanning bedraagt 300/500 V en de buitendiameter is circa 6,6 mm. Zowel de mantel als de aderisolatie zijn vervaardigd uit polyvinylchloride (PVC).
Dit vinyl aansluitsnoer valt onder brandklasse Eca volgens EN 13501-6 en is geschikt voor beweegbare toepassingen.
Kenmerken op een rij
3 aders van 0,75 mm²
Soepele koperen geleiders
Nominale spanning van 300/500 V
Inclusief aardgeleider
Brandklasse Eca
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
6.6 mm
CLC
H05VV-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
66 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.6 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.6 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Wit
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
40 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
40 mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
