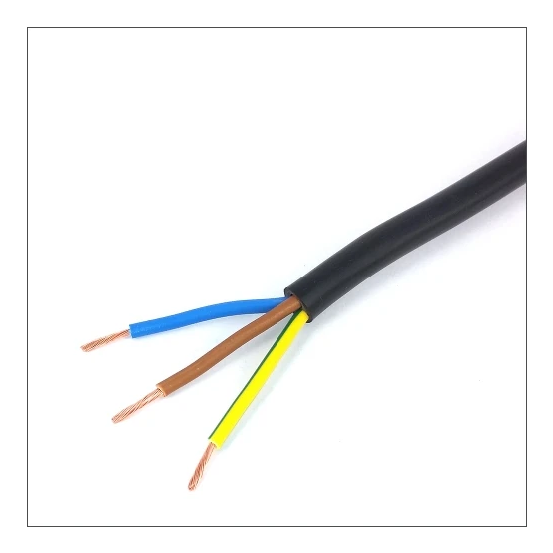

3-aderige vinyl aansluitsnoer van 1,5 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300/500 V. De zwarte kabel heeft een buitendiameter van circa 7,8 mm.
Dit DYNAMIC vinyl aansluitsnoer wordt geleverd op een rol van 100 meter. De kabel is voorzien van 3 aders en een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Het vinyl aansluitsnoer is uitgevoerd als ronde mantelleiding met soepele kopergeleiders van klasse 5 en een blanke geleideroppervlakte. De aders zijn voorzien van kleurcodering en er is een aardgeleider aanwezig. Zowel de mantel als de aderisolatie bestaan uit polyvinylchloride (PVC), waarbij de buitenmantel een zwarte kleur heeft en een buitendiameter van circa 7,8 mm bezit.
De kabel heeft een nominale spanning van 300/500 V en valt onder brandklasse Eca volgens EN 13501-6, met brandvertraging volgens IEC 60332-1-2. De toegestane kabelbuitentemperatuur tijdens montage en na montage zonder vibratie ligt tussen 5 en 50 °C, met een maximale geleidertemperatuur van 60 °C.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 1,5 mm² en aardgeleider
Soepele kopergeleider in klasse 5 met blanke geleideroppervlakte
Zwarte PVC mantel en PVC aderisolatie met een buitendiameter van circa 7,8 mm
Nominale spanning van 300/500 V
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
7.8 mm
CLC
H05VV-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
99 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.8 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.8 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
47 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
47 mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
