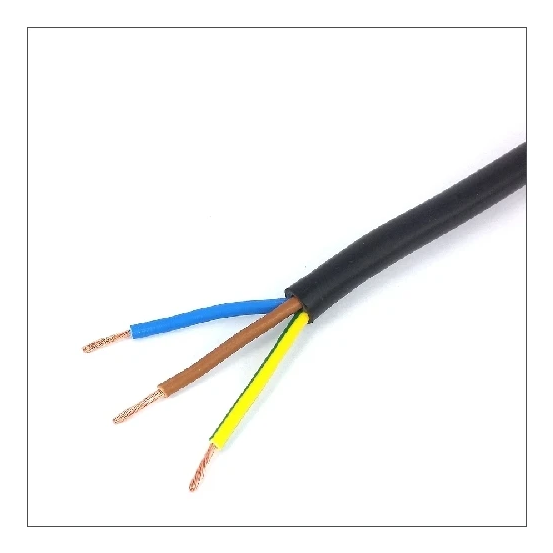

3-aderige vinyl aansluitsnoer van 1 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300/500 V. De zwarte, ronde kabel heeft een buitendiameter van 7 mm.
Dit vinyl aansluitsnoer van het merk DYNAMIC wordt geleverd op een rol van 100 meter. De kabel is voorzien van 3 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Het vinyl aansluitsnoer heeft een soepele geleideropbouw en is gemaakt van koper. Zowel de mantel als de aderisolatie bestaan uit polyvinylchloride. De kabel is uitgevoerd met een zwarte, ronde mantel met een buitendiameter van circa 7 mm en beschikt over een geel/groene aardgeleider.
De kabel werkt op een nominale spanning van 300/500 V en valt onder brandklasse Eca volgens EN 13501-6.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 1 mm²
Koperen geleider met een soepele opbouw
Nominale spanning van 300/500 V
Zwarte polyvinylchloride mantel met een buitendiameter van circa 7 mm
CPR Euroklasse Eca volgens EN 13501-6
Verpakt op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
7 mm
CLC
H05VV-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
79 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
42 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
42 mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
