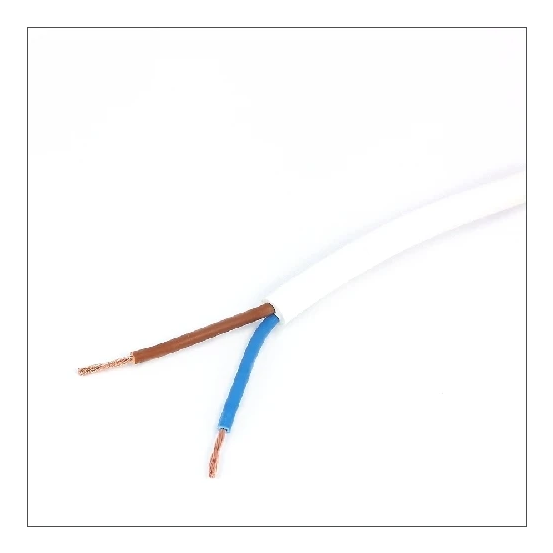

2-aderige vinyl aansluitsnoer van 1 mm² op een rol van 100 meter met brandklasse Eca en 300/500 V spanning. De kabel heeft soepele koperen geleiders en een witte PVC-mantel.
Dit vinyl aansluitsnoer van het merk DYNAMIC wordt geleverd op een rol van 100 meter en is voorzien van 2 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Dit vinyl aansluitsnoer is opgebouwd met soepele koperen geleiders van klasse 5 en heeft een nominale spanning van 300/500 V. De mantel en de aderisolatie zijn vervaardigd uit polyvinylchloride (PVC) in de kleur wit. Het brandgedrag van de kabel voldoet aan de CPR Euroklasse Eca volgens EN 13501-6.
Kenmerken op een rij
Verpakt op een rol van 100 meter
2 aders met een nominale geleiderdoorsnede van 1 mm²
Soepele koperen geleiders van klasse 5
Nominale spanning van 300/500 V
Witte PVC mantel
CPR Euroklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
6.6 mm
CLC
H05VV-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
68 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
6.6 mm
Kabelgeometrie
Rond
Kabelhoogte circa
6.6 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Wit
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
40 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
40 mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
