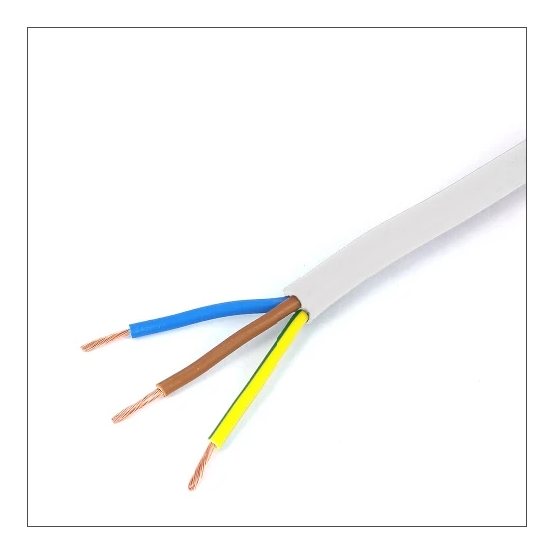

3-aderige vinyl aansluitsnoer van 1 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 300/500 V. De kabel heeft soepele koperen geleiders en een aardgeleider.
Dit vinyl aansluitsnoer van DYNAMIC wordt geleverd op een rol van 100 meter en is voorzien van 3 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Dit vinyl aansluitsnoer is opgebouwd uit soepel koperen geleidermateriaal en beschikt over een geel/groene aardgeleider. Zowel de aderisolatie als het mantelmateriaal bestaat uit polyvinylchloride (PVC). De kabel heeft een nominale spanning van 300/500 V en valt onder brandklasse Eca volgens EN 13501-6.
Kenmerken op een rij
Verpakt op een rol van 100 meter
3 aders met een nominale geleiderdoorsnede van 1 mm²
Soepel koperen geleidermateriaal met aardgeleider
Nominale spanning van 300/500 V
CPR Euroklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
7 mm
CLC
H05VV-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
79 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Wit
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
42 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
42 mm
Model
Mantelleiding
NEN
VMvL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
5 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
