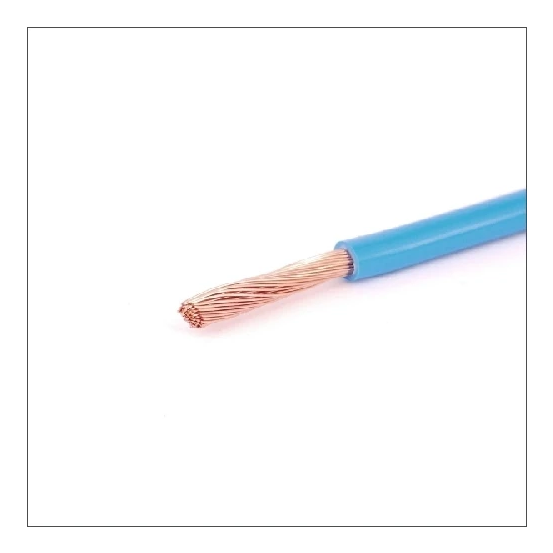

Blauw montagesnoer van 100 meter met 1,5 mm² aderdoorsnede voor 450/750V. De soepele kabel heeft PVC-isolatie, een max. temperatuur van 90 °C en voldoet aan Euroklasse Eca.
Dit montagesnoer van DYNAMIC is voorzien van een aderdoorsnede van 1,5 mm² en is geschikt voor diverse elektrotechnische installaties.
Belangrijkste kenmerken
Het soepele montagedraad is verpakt op een rol van 100 meter en beschikt over 1 ader met een nominale geleiderdoorsnede van 1,5 mm². De kabel is opgebouwd uit blank koper met een klasse 5 soepele geleidervorm en heeft een nominale spanning van 450/750 V.
De ronde kabel is uitgevoerd met polyvinylchloride (PVC) voor zowel de aderisolatie als het mantelmateriaal, en heeft een blauwe mantelkleur. De buitendiameter bedraagt circa 3 mm en het gewicht is 20 kg/km. Het snoer heeft een max. toelaatbare geleidertemperatuur van 90 °C en valt onder CPR Euroklasse Eca.
Kenmerken op een rij
Op een rol van 100 meter
Nominale geleiderdoorsnede van 1,5 mm² met 1 ader
Nominale spanning van 450/750 V
Polyvinylchloride (PVC) mantel- en isolatiemateriaal in de kleur blauw
CPR Euroklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Blauw
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
3 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
20 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
3 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Blauw
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
12 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.26 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
