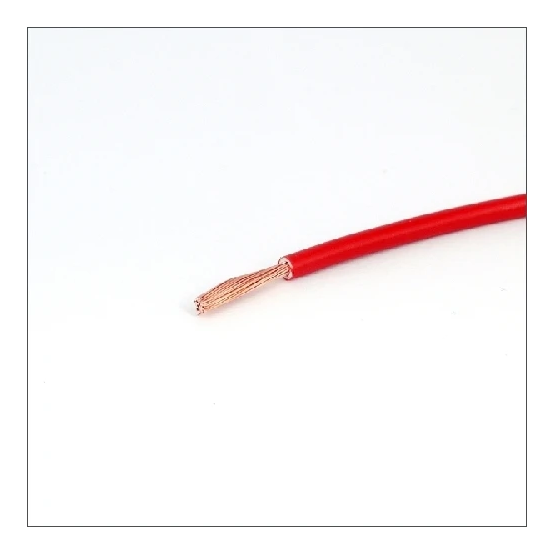

Rood montagesnoer met een soepele koperen geleider van 1,5 mm² en 450/750V. De kabel heeft PVC-isolatie, voldoet aan Euroklasse Eca en wordt geleverd op een rol van 100 meter.
Dit montagesnoer van DYNAMIC is voorzien van een aderdoorsnede van 1,5 mm² en is geschikt voor diverse elektrotechnische installaties.
Belangrijkste kenmerken
Het soepele montagedraad is geleverd op een rol van 100 meter en beschikt over 1 ader met een nominale geleiderdoorsnede van 1,5 mm². De koperen geleider is uitgevoerd als klasse 5 soepel en heeft een nominale spanning van 450/750 V. Zowel de mantel als de aderisolatie bestaan uit rood polyvinylchloride (PVC), waarbij de adercodering plaatsvindt door middel van kleur.
De kabel heeft een ronde vorm met een buitendiameter van circa 3 mm en presteert volgens CPR Euroklasse Eca in overeenstemming met EN 13501-6. De max. toelaatbare geleidertemperatuur bedraagt 90 °C, met een geleiderweerstand van 13,3 Ohm/km bij 20 °C en een gewicht van 20 kg/km.
Kenmerken op een rij
1 ader met een nominale geleiderdoorsnede van 1,5 mm²
Koperen geleider van klasse 5 soepel
Polyvinylchloride (PVC) mantel en aderisolatie in de kleur rood
Nominale spanning van 450/750 V
CPR Euroklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Rood
Aders getwist
NO
AWG-maat
16
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
3 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
20 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
3 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Rood
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
12 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.26 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
