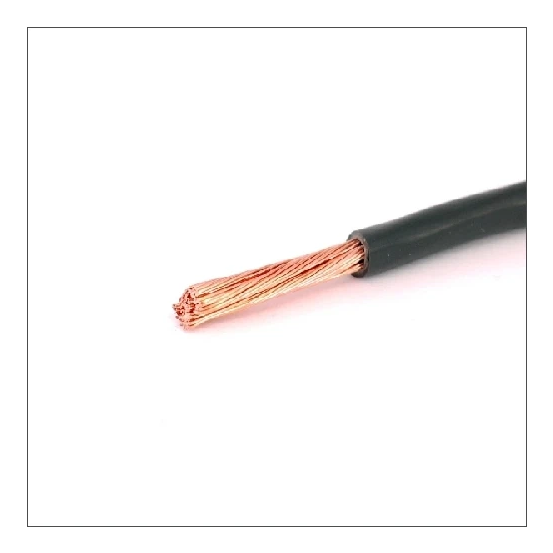

De DYNAMIC VDS ECA 2.5 90GR ZW MONTAGESN 90GR R100 is een zwart montagesnoer met een aderdoorsnede van 2,5 mm², geschikt voor diverse elektrotechnische installaties.
Belangrijkste kenmerken
Dit montagesnoer van het merk DYNAMIC is uitgevoerd met één koperen ader en is geleverd op een rol van 100 meter. Zowel de aderisolatie als de mantel bestaat uit polyvinylchloride (PVC) en de mantelkleur is zwart. De ronde kabel heeft een nominale spanning van 450/750 V.
Het snoer valt onder CPR Euroklasse Eca volgens EN 13501-6. De max. toelaatbare geleidertemperatuur bedraagt 90 °C en de geleiderweerstand bij 20 °C is 7,98 Ohm/km. De buitendiameter is circa 3,7 mm en het gewicht bedraagt 30 kg/km.
Kenmerken op een rij
Geleverd op een rol van 100 meter
Voorzien van 1 koperen ader van 2,5 mm²
Geschikt voor een nominale spanning van 450/750 V
CPR Euroklasse Eca volgens EN 13501-6
Max. toelaatbare geleidertemperatuur van 90 °C
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Zwart
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
3.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
3.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Zwart
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
14.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.26 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
