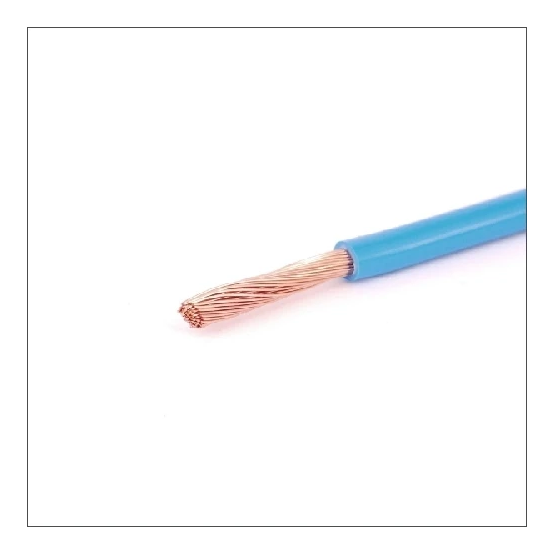

Blauw, soepel montagesnoer van 2,5 mm² met koperen geleider en PVC-isolatie. Geschikt voor 450/750V bij 90 °C, brandklasse Eca en geleverd op een ring van 100 meter.
Het DYNAMIC VDS ECA 2,5 90GR BL MONTAGESN 90GR R100 is een blauw, soepel montagesnoer van 2,5 mm² met een koperen geleider en PVC-isolatie.
Belangrijkste kenmerken
Dit blauwe, soepele montagesnoer is voorzien van een ronde, koperen geleider met een nominale doorsnede van 2,5 mm² en is opgebouwd volgens klasse 5. Zowel de aderisolatie als de mantel bestaan uit polyvinylchloride (PVC). Het snoer is ontworpen voor een nominale spanning van 450/750 V en heeft een maximaal toelaatbare geleidertemperatuur van 90 °C.
Het artikel heeft een buitendiameter van circa 3,7 mm en wordt geleverd op een ring van 100 meter. De brandklasse is gecategoriseerd als Eca.
Kenmerken op een rij
Blauw, soepel montagesnoer van 2,5 mm²
Koperen geleider van klasse 5
PVC aderisolatie en mantel
Nominale spanning van 450/750 V
Geleverd op een ring van 100 meter met brandklasse Eca
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Blauw
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
3.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
3.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Blauw
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
14.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.26 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
