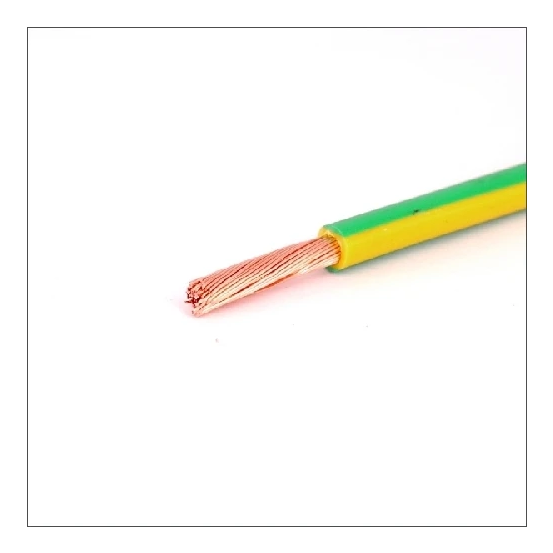

Soepel montagesnoer met 1 ader van 2,5 mm² en PVC-isolatie voor 450/750V. De klasse 5 koperen geleider is bestand tot 90 °C en wordt geleverd op een rol van 100 meter.
Dit montagesnoer van DYNAMIC is een soepel montagedraad met een aderdoorsnede van 2,5 mm² en een hoek van 90 graden, geschikt voor diverse elektrotechnische installaties.
Belangrijkste kenmerken
Het soepele montagesnoer van het merk DYNAMIC is geleverd op een rol van 100 meter en is voorzien van 1 ader. De kabel heeft een nominale geleiderdoorsnede van 2,5 mm² en een nominale spanning van 450/750 V. De koperen geleider heeft een blanke, ronde vorm en is uitgevoerd in klasse 5 voor extra soepelheid. Zowel de aderisolatie als het mantelmateriaal bestaat uit polyvinylchloride (PVC).
De kabel heeft een buitendiameter en kabelbreedte van circa 3,7 mm en een gewicht van 30 kg/km. De maximaal toelaatbare geleidertemperatuur bedraagt 90 °C. De toelaatbare kabelbuitentemperatuur ligt tijdens montage tussen 5 en 70 °C, en na montage tussen -10 en 70 °C. De minimale buigradius bij vast verleggen is 14,8 mm en de geleiderweerstand bij 20 °C bedraagt 7,98 Ohm/km.
Kenmerken op een rij
Geleverd op een rol van 100 meter
1 ader met een nominale geleiderdoorsnede van 2,5 mm²
Koperen geleider met klasse 5 soepele opbouw
Nominale spanning van 450/750 V
CPR Euroklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Groen/geel
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Buitendiameter circa
3.7 mm
CLC
H07V2-K
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Identificatie-/codeerkleur ader
Groen/geel
Kabel dwarswaterdicht
NO
Kabelbreedte circa
3.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
3.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Overig
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
14.8 mm
Model
Montagesnoer
NEN
VDf 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
0.26 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
