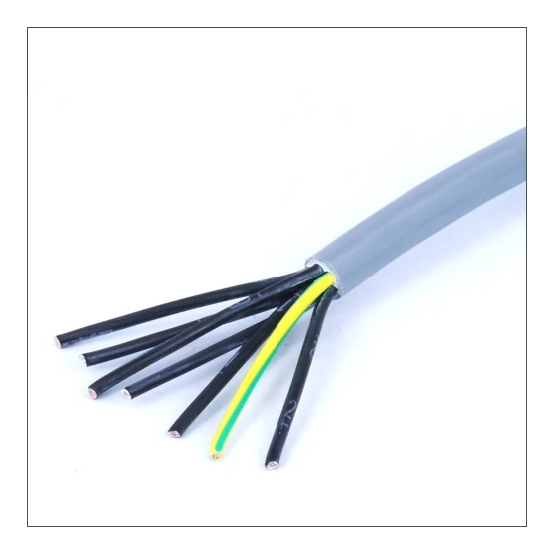

7-aderige stuurstroomkabel van 0,75 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300/500 V spanning. De kabel heeft soepele koperaders en een grijze PVC-mantel.
De DYNAMIC stuurstroomkabel wordt geleverd op een rol van 100 meter. Deze stuurstroomkabel is voorzien van 7 aders en heeft een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van DYNAMIC is opgebouwd uit soepele, ronde koperen geleiders van klasse 5 en beschikt over een aardgeleider. De aders zijn geïsoleerd met polyvinylchloride (PVC) en voorzien van een adercodering in kleuren en cijfers. Rondom de aders bevindt zich een grijze mantel van polyvinylchloride (PVC). De kabel heeft een buitendiameter van circa 7,4 mm.
De nominale spanning bedraagt 300/500 V, met een maximaal toelaatbare geleidertemperatuur van 70 °C. Wat betreft brandgedrag valt deze kabel in brandklasse Dca-s2,d0,a3 volgens EN 13501-6, en voldoet hij aan de brandvertraging volgens IEC 60332-1-2 en IEC/EN 60332-3-24 (Cat C).
Kenmerken op een rij
7 soepele koperaders van 0,75 mm² met aardgeleider
Nominale spanning van 300/500 V
Grijze PVC-mantel en PVC-aderisolatie
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Buitendiameter circa 7,4 mm
Specificaties
Meer informatie
Aantal aders
7
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
7.4 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
101 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.4 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.4 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
56 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
56 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
