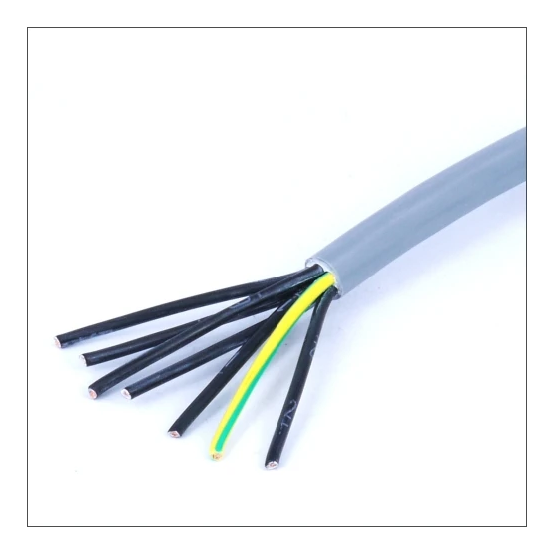

7-aderige YSLY-JZ stuurstroomkabel van 1 mm² op gewenste lengte te knippen met brandklasse Dca-s2,d0,a3 en een spanning van 300/500 V. De kabel heeft een grijze PVC-mantel.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
488 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De DYNAMIC stuurstroomkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en beschikt over 7 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze soepele stuurstroomkabel van DYNAMIC is voorzien van blanke koperen geleiders en een aderisolatie van polyvinylchloride. De adercodering bestaat uit kleuren en cijfers, en de kabel is uitgerust met een aardgeleider. De buitendiameter bedraagt circa 8 mm en de mantel is gemaakt van grijs polyvinylchloride.
De nominale spanning is 300/500 V bij een maximaal toelaatbare geleidertemperatuur van 70 °C. Qua brandgedrag voldoet het model aan brandklasse Dca-s2,d0,a3 volgens EN 13501-6, met brandvertraging volgens IEC/EN 60332-3-24 en IEC 60332-1-2.
Kenmerken op een rij
7 aders van 1 mm²
Koperen geleider, klasse 5 = soepel
Grijze PVC-mantel en PVC-aderisolatie met buitendiameter circa 8 mm
Nominale spanning 300/500 V
Brandklasse EN 13501-6: Dca-s2,d0,a3
Specificaties
Meer informatie
Aantal aders
7
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
8 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
126 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
8 mm
Kabelgeometrie
Rond
Kabelhoogte circa
8 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
60 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
60 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
