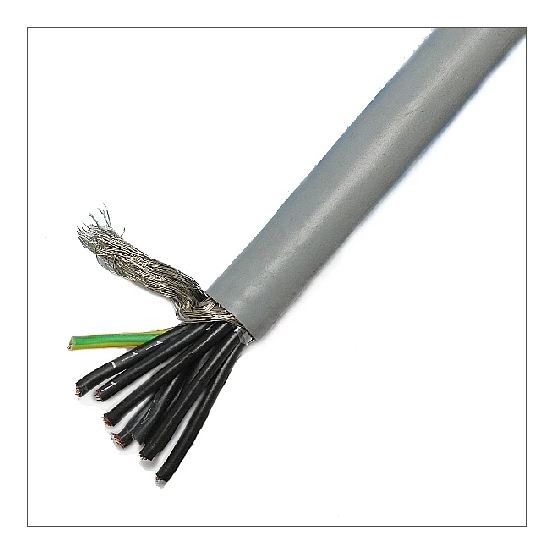

7-aderige stuurstroomkabel van 1,5 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. Deze grijze PVC-kabel is voorzien van een koperen vlechtwerk als afscherming.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
610 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De Lapp stuurstroomkabel is per meter verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 7 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomleiding van het merk Lapp beschikt over 7 aders van blank koper met een soepele samenstelling van klasse 5. De kabel is ontworpen voor een nominale spanning van 300/500 V en is uitgerust met een aardgeleider. Zowel de aderisolatie als de buitenmantel in de kleur grijs bestaan uit polyvinylchloride (PVC). De aders zijn voorzien van cijfercodering.
Voor extra bescherming is de kabel voorzien van een collectieve afscherming en bewapening in de vorm van koperen vlechtwerk. De buitendiameter bedraagt circa 9,9 mm en de minimale buigradius voor stationaire toepassing is 59,4 mm. Brandgedrag voldoet aan brandklasse Eca volgens EN 13501-6 en de brandvertraging volgt IEC/EN 60332-1-2.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 1,5 mm² in soepele koperen uitvoering
Nominale spanning van 300/500 V met aardgeleider
PVC aderisolatie en PVC mantel in de kleur grijs met cijfercodering
Collectieve afscherming en bewapening van koperen vlechtwerk
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
9.9 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
59.4 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
