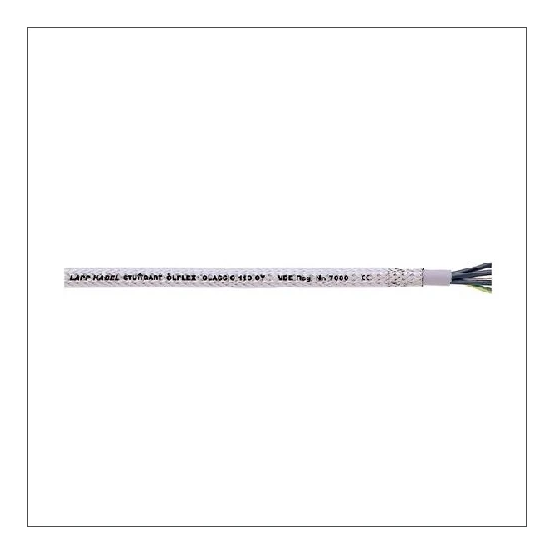

7-aderige stuurstroomkabel van 1 mm² op gewenste lengte te knippen met brandklasse Eca en een spanning van 300/500 V. Deze soepele kabel heeft een kopervlechtwerk als afscherming.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
701 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De Lapp stuurstroomkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en beschikt over 7 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel is opgebouwd uit koperen geleiders van klasse 5, wat zorgt voor een soepele kabel. De aders zijn voorzien van een codering met cijfers en er is een aardgeleider aanwezig. De aderisolatie en de mantel zijn gemaakt van polyvinylchloride (PVC), waarbij de mantel een kleurloze kleur heeft en een buitendiameter heeft van circa 10,2 mm. Rondom de aders bevindt zich een collectieve afscherming en bewapening van vlechtwerk met koper als materiaal.
De nominale spanning van de kabel bedraagt 300/500 V. Wat betreft brandgedrag valt de kabel onder CPR Eurobrandklasse Eca en is hij brandvertragend volgens IEC/EN 60332-1-2.
Kenmerken op een rij
7 aders en een nominale geleiderdoorsnede van 1 mm²
Soepele koperen geleiders met aardgeleider
Collectieve afscherming en bewapening van kopervlechtwerk
PVC-aderisolatie en een kleurloze PVC-mantel
Nominale spanning van 300/500 V
CPR Eurobrandklasse Eca
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
10.2 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Kleurloos
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
61.2 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
