7-aderige stuurstroomkabel van 1,5 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. De kabel heeft soepele kopergeleiders en een grijze PVC-mantel.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
493 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

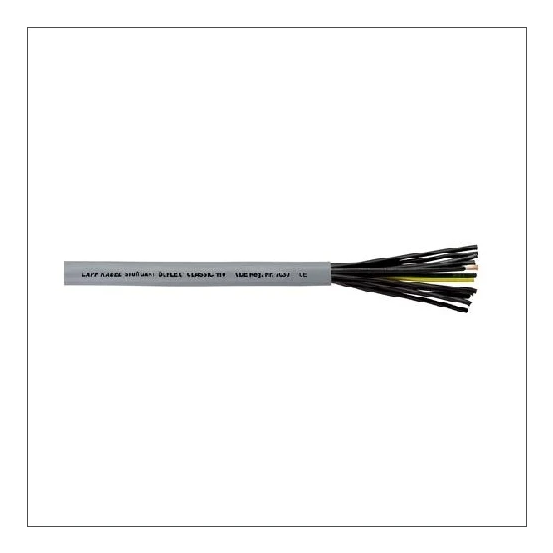

De Lapp stuurstroomkabel is vanaf 1 meter in de bestelde lengte verkrijgbaar en beschikt over zeven aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel en voedingskabel is opgebouwd uit blanke, soepele kopergeleiders van klasse 5 en is voorzien van een aardgeleider. De aders zijn uitgerust met een adercodering in cijfers en zowel de aderisolatie als de mantel bestaan uit polyvinylchloride (PVC). De mantel heeft een grijze kleur en een buitendiameter van circa 8,9 mm.
De nominale spanning bedraagt 300/500 V en het brandgedrag voldoet aan brandvertraging volgens IEC/EN 60332-1-2 met CPR-euroklasse Eca. Tijdens montage ligt de toegestane kabelbuitentemperatuur tussen -15 en 70 °C, en na montage bij vast verleggen tussen -40 en 80 °C.
Kenmerken op een rij
Zeven aders met een nominale geleiderdoorsnede van 1,5 mm² en aardgeleider
Blanke, soepele kopergeleider van klasse 5 met adercodering in cijfers
Grijze PVC-mantel en PVC-aderisolatie met een buitendiameter van circa 8,9 mm
Nominale spanning van 300/500 V
Brandvertraging volgens IEC/EN 60332-1-2 en CPR-brandklasse Eca
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
8.9 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
133.5 mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
133.5 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
35.6 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
