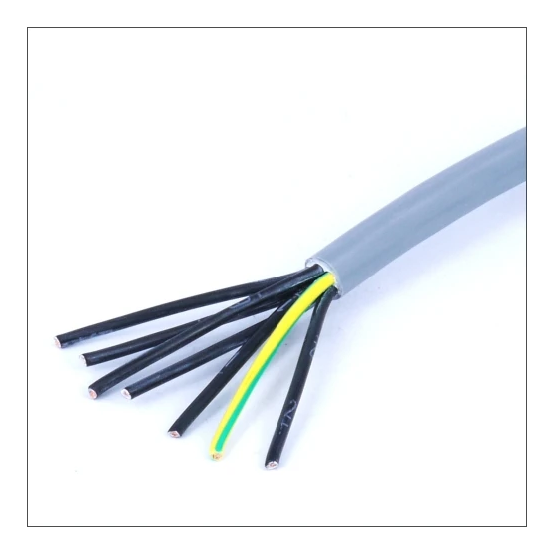

7-aderige stuurstroomkabel van 1,5 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300/500 V spanning. Voorzien van soepele koperen geleiders en een aardgeleider.
De DYNAMIC stuurstroomkabel is geleverd op een rol van 100 meter en is voorzien van 7 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel is opgebouwd uit soepele koperen geleiders en beschikt over een geel/groene aardgeleider. De adercodering bestaat uit kleuren en cijfers. Zowel de isolatie als de buitenmantel zijn vervaardigd uit polyvinylchloride (PVC). De kabel heeft een ronde vorm met een circa buitendiameter van 8,9 mm en werkt bij een nominale spanning van 300/500 V. Het brandgedrag valt onder CPR-euroklasse Dca-s2,d0,a3 volgens EN 13501-6.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 1,5 mm²
Koperen geleidermateriaal met soepele geleideropbouw (klasse 5)
Nominale spanning van 300/500 V
Met aardgeleider
CPR-euroklasse Dca-s2,d0,a3 volgens EN 13501-6
Verpakt op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
7
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
8.9 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
174 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
8.9 mm
Kabelgeometrie
Rond
Kabelhoogte circa
8.9 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
67 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
67 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
