Verpakt per 1 meter

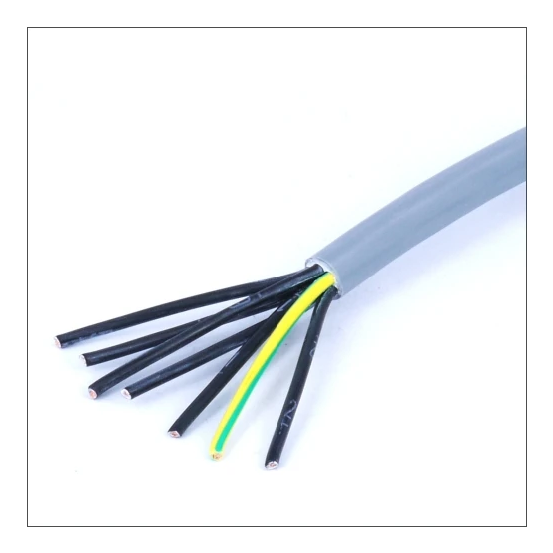

De Dynamic stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 7 aders met een nominale geleiderdoorsnede van 2,5 mm².
Deze soepele stuurstroomkabel is opgebouwd uit blanke koperen geleiders van klasse 5 en beschikt over een aardgeleider. De aders zijn voorzien van een adercodering met kleuren en cijfers. De mantel is gemaakt van polyvinylchloride (PVC) en heeft een grijze kleur bij een buitendiameter van circa 11,1 mm.
De nominale spanning bedraagt 300/500 V. Wat betreft brandgedrag voldoet de kabel aan brandklasse Dca-s2,d0,a3 volgens EN 13501-6, en is deze brandvertragend volgens IEC/EN 60332-3-24.
| Aantal aders | 7 |
|---|---|
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Kleuren en cijfers |
| Afscherming collectief | Geen |
| Afscherming groepen | Geen |
| AWG-maat | 14 |
| Beschermd tegen torderen | NO |
| Bewapening/armering | Geen |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | d0 |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | a3 |
| Brandklasse volgens EN 13501-6: klasse | Dca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | s2 |
| Brandvertraging volgens IEC 60332-1-2 | YES |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | YES |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Volgens IEC/EN 60332-3-24 |
| Buitendiameter circa | 11.1 mm |
| Draagorgaan | Geen |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 7.98 Ohm/km |
| Getwist | Nee |
| Gewicht | 267 kg/km |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | NO |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | 11.1 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 11.1 mm |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Mantelkleur | Grijs |
| Mantelmateriaal | Polyvinylchloride (PVC) |
| Materiaal aderisolatie | Polyvinylchloride (PVC) |
| Max. toelaatbare geleidertemperatuur | 70 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | YES |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 83 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 83 mm |
| Model | Stuurstroomleiding |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 2.5 mm² |
| Nom. spanning U | 500 V |
| Nom. spanning U0 | 300 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -25 - 70 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 0 - 70 °C |
| Vaak gebruikte artikelnummers | 10373331 |
| Vochtbarrière | Geen |
