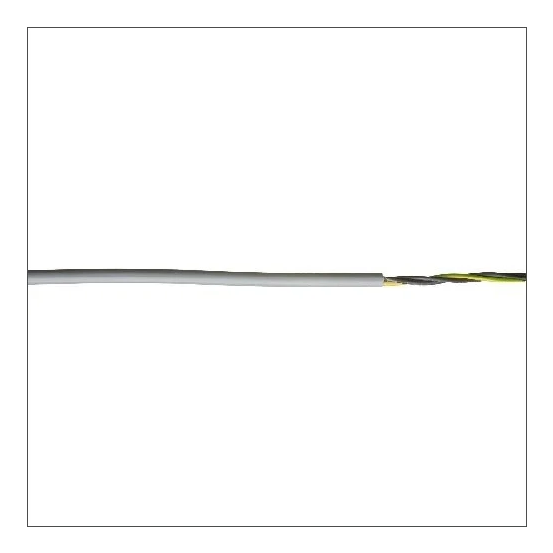

7-aderige stuurstroomkabel van 1,5 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 500 V. Deze soepele kabel heeft een grijze PVC-mantel en een aardgeleider.
De JOBARCO stuurstroomkabel is geleverd op een rol van 100 meter en is voorzien van 7 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomleiding is opgebouwd uit blanke koperen geleiders van klasse 5, wat de kabel soepel maakt. De kabel heeft een ronde vorm en is uitgerust met een aardgeleider en adercodering in cijfers. Zowel de mantel als de aderisolatie zijn vervaardigd uit polyvinylchloride (PVC) in de kleur grijs.
De nominale spanning bedraagt 500 V, met een maximaal toelaatbare geleidertemperatuur van 70 °C en een geleiderweerstand van 13,3 Ohm/km bij 20 °C. De kabel beschikt over brandklasse Eca volgens EN 13501-6 en is brandvertragend volgens IEC/EN 60332-1-2.
Kenmerken op een rij
7 aders met een nominale geleiderdoorsnede van 1,5 mm²
Koperen geleidermateriaal, klasse 5 = soepel
Nominale spanning van 500 V
Brandklasse Eca volgens EN 13501-6
Voorzien van aardgeleider en PVC-mantel
Specificaties
Meer informatie
Aantal aders
7
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
9.1 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
159 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
